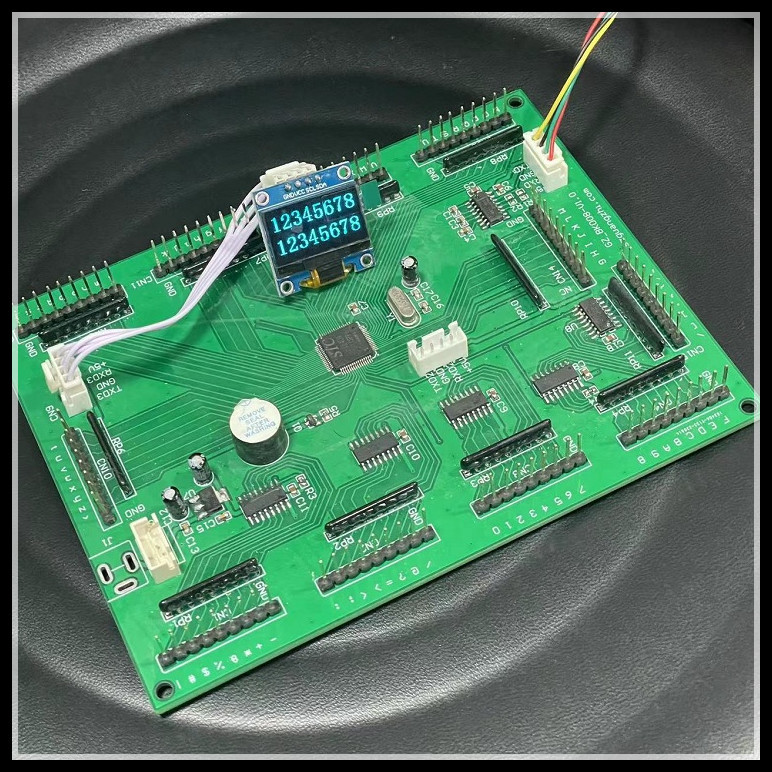

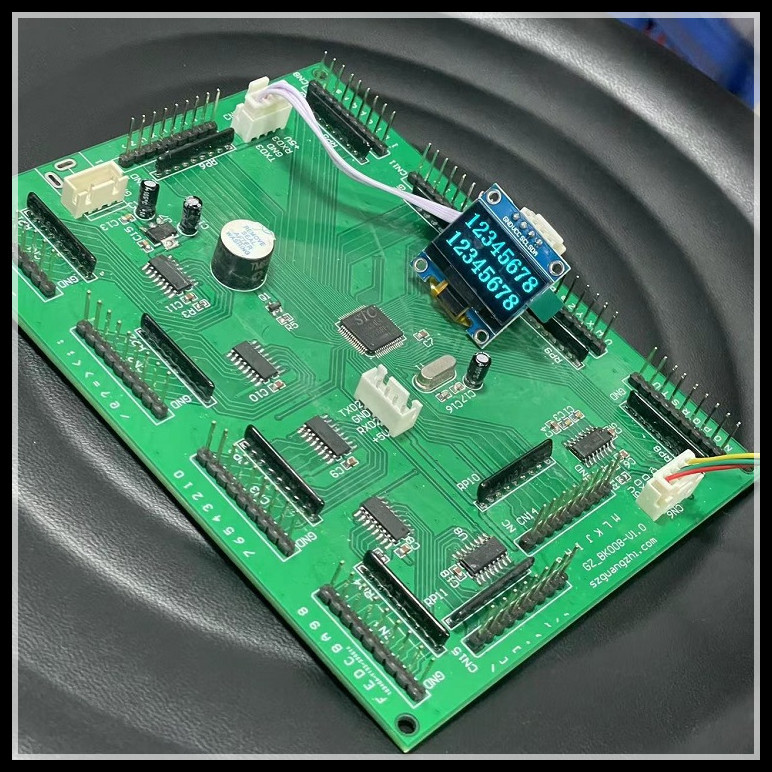

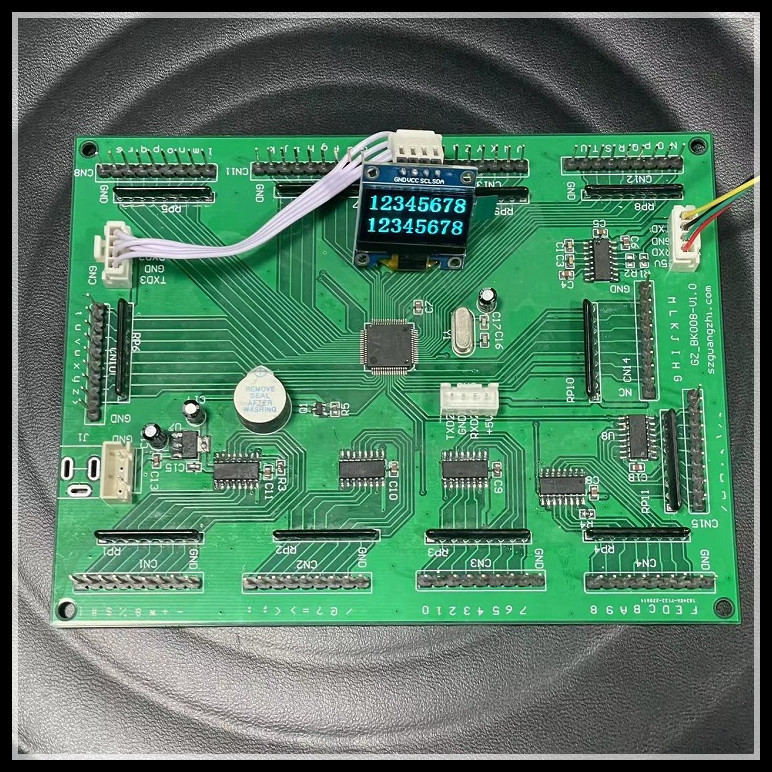

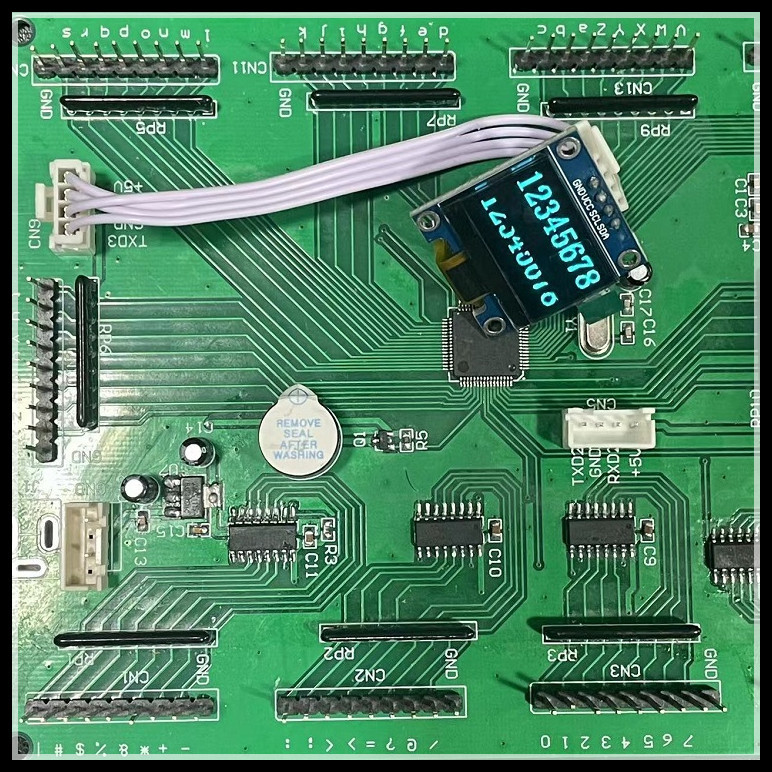

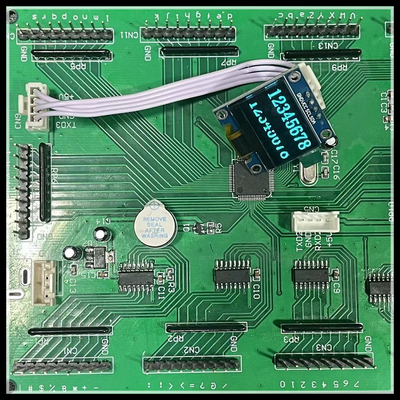

اسم اللوحة الرئيسية: لوحة دائرة كهربائية مع شاشة

نموذج لوحة التحكم: GZ-BK008-V1.0

وصف اللوحة الأم: الواجهة عبارة عن واجهة R232 ، والتي يمكن توصيلها بـ 80 زرًا خارجيًا ، ويمكن توصيلها بشاشتين على الأكثر.تعرض الشاشة سطرين ، ويمكن تعديل حجم الخط.عندما تعرض الشاشة سطرين ، يكون لكل سطر 8 أحرف كحد أقصى ، ويتم عرض اللغة الإنجليزية والأرقام فقط ؛

عملية عرض شاشة اللوحة الرئيسية:

1. تعرض الشاشة سطرين فقط ، وكل سطر يعرض 8 أحرف فقط.عندما يتم إدخال أكثر من 8 أحرف في مربع الحوار ، يتم عرض الأحرف الثمانية الأولى فقط ؛إذا كان هناك أقل من 8 أحرف ، يمكن استخدام المسافات بدلاً من ذلك.إذا كانت الأحرف في كل سطر بحاجة إلى توسيط ، فاستبدلها بمسافة ؛

2. أدخل محتوى السطر الأول من الشاشة: 1 بالإضافة إلى المحتوى المطلوب ، على سبيل المثال: 112345678 ، تعرض الشاشة: 12345678

أدخل محتوى السطر الثاني من الشاشة: 2 بالإضافة إلى المحتوى المطلوب ، على سبيل المثال: 212345678 ، تعرض الشاشة: 12345678

امسح محتوى السطر الأول من الشاشة: الإدخال المباشر 1 ، حدد الإرسال اليدوي ، سيتم مسح السطر الأول من الشاشة مباشرة ؛

امسح السطر الثاني من محتوى الشاشة: الإدخال المباشر 2 ، حدد الإرسال اليدوي ، ثم امسح السطر الثاني من الشاشة مباشرةً ؛

امسح جميع محتويات الشاشة: أدخل 3 مباشرةً ، وحدد الإرسال اليدوي ، وسيتم مسح الشاشة مباشرةً ؛

بروتوكول اتصال اللوحة الأم:
