الفولاذ المقاوم للصدأ لوحة المفاتيح التشفير ATM ، جزءا لا يتجزأ من رقاقة الأمن واجهة USB

1 المقدمة

تم تصميم وتصنيع P7 وفقًا لمعايير رقاقة الأمان الصناعي ذات المستوى الأعلى ، والامتثال التام لأعلى مستوى من متطلبات شهادة الأمن المالي المحلية والدولية. مع آلية كشف التسلل المقاومة للحفر (التسلل) ، ومكافحة التفكيك ، ومقاومة الاستبدال ، يمكن أن تجعل كلمة مرور المستخدم أكثر أمانًا. يمكن استخدام هذا المنتج على نطاق واسع في مجالات التمويل والاتصالات والدفاع الوطني والمجالات الأخرى ؛ كما يمكن أن يمنع المهاجم غير الشرعي من العبث بمعلومات المستخدم.

2. الميزة الفيزيائية

2.1 الحجم

• الأبعاد:

  • L × W × H: 176 مم × 121.5 مم × 31 مم

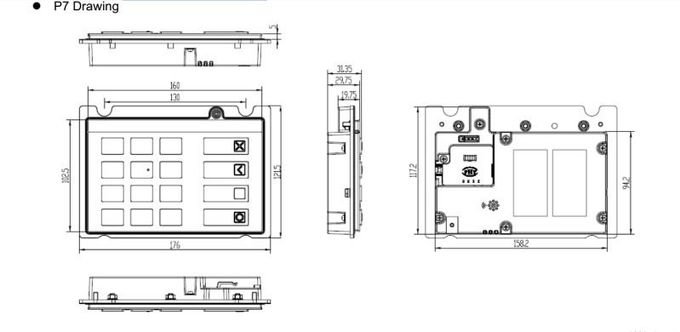

رسم P7

2.2 المعالج والذاكرة

المعالج:

ARM® Cortex® M3 المعالج الأساسي

60MHz تردد التشغيل الأساسي من خلال PLL

ذاكرة:

مساحة الرمز: 512 كيلوبايت

مساحة البيانات: 96 كيلوبايت

2.3 موصل

موصل USB

تعتمد P7 وعاء "B" القياسي لواجهة USB.

P7 هو جهاز متوافق مع USB2.0 عالي السرعة يعمل بالحافلة. الحد الأقصى لمتطلبات الاستهلاك الحالي لل EPP هو 500mA باستخدام هذه الواجهة.

تعيين موصل وصلة USB على النحو التالي:

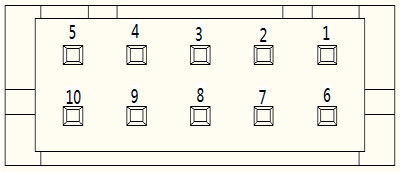

موصل FDK

يوفر P7 موصل FDK لدعم لوحة مفاتيح للوظائف ذات 8 مفاتيح. الموصل من ZEQAN-TECH (رمز المنتج: A2023-2X05A).

3. ميزة المنتج

3.1 الخصائص البيئية

مزود الطاقة: 4.0V ~ 5.50V ، 500mA (طاقة ناقل USB)

نطاق درجة حرارة التشغيل: -25 درجة مئوية ~ + 65 درجة مئوية

نطاق درجة حرارة التخزين: -30 درجة مئوية ~ + 70 درجة مئوية

نطاق درجة حرارة النقل: -30 درجة مئوية ~ + 70 درجة مئوية

الرطوبة النسبية للتشغيل: 5٪ ~ 95٪ rh دون تكاثف

الرطوبة النسبية للتخزين: 5٪ ~ 98٪ rh دون تكاثف

الرطوبة النسبية للنقل: 5٪ ~ 98٪ rh دون تكاثف

أقصى ارتفاع التشغيل: 3000 متر

3.2 اختبار وشهادات

رذاذ الماء / الغبار الحماية: IP65

بنفايات الامتثال

MTBF: 100000 ساعة على الأقل مع 100000 معاملة في السنة

EMI / EMP EN55032 / A للانبعاثات

EN55024 للحصانة

IEC61000-4-2 المستوى 4 ل ESD (الاتصال: K 8KV ؛ الهواء: K 15KV)

IEC / EN 61000-4-4 البيع بالتجزئة: 3 للبث (2 كيلو فولت على خطوط الكهرباء ، 1 كيلو فولت على خطوط البيانات)

الشهادات:

CE

CB

PCI 4.X

PTS2.X

GUOMI

3.3 أداء ضربة المفتاح

إزالة قوة التبديل: 2.5N ± 0.4

قوة المفاتيح العددية: 3.5N ± 0.7 (وسط) ؛ 2.5N ± 0.5 (حافة)

وظيفة مفاتيح القوة: 7.0N ± 1.0 (وسط) ؛ 3.0N ± 0.5 (الحافة الطويلة)

عمر المفاتيح: 2،000،000 دورات الحد الأدنى @ 5N

3.4 أداء البطارية

عمر البطارية @ 25 درجة مئوية (بدون تحميل):> 10 سنوات

عمر البطارية @ 25 درجة مئوية (مع الحمل):> 5 سنوات

4. ميزة البرنامج

4.1 دبوس كتلة الشكل

IBM 3624

ANSI

ISO0

ISO1

ISO3

4.2 تحديث البرنامج الثابت

دعم تحديث البرامج الثابتة المصادقة وتبقى تكوين الجهاز والقيمة الرئيسية.

4.3 الخوارزمية

تشفير / فك تشفير DES / TDES (ECB / CBC)

SM2 زوج المفتاح ولدت

SM2 تشفير / فك التشفير

SM2 علامة / التحقق

SM3 التجزئة

SM4 تشفير / فك التشفير (ECB / CBC)

حساب DES / TDES / SM4 MAC

4.4 كشف إزالة معتمد

4.5 توليد بيانات عشوائية

4.6 تعديل تخطيط لوحة المفاتيح

4.7 إدخال نص عادي / إدخال رقم التعريف الشخصي

4.8 إدخال كلمة المرور / إدخال المفتاح الرئيسي للطرف

4.9 دعم XFS 3.3 (ملحقات للخدمات المالية)

4.10 دعم تشخيص حالة الجهاز باستخدام ضوء المؤشر

4.11 بيئة البرمجيات

يعمل في WINXP و WIN7 جميع الإصدارات ، ومعترف به كجهاز HID (جهاز واجهة بشرية).
