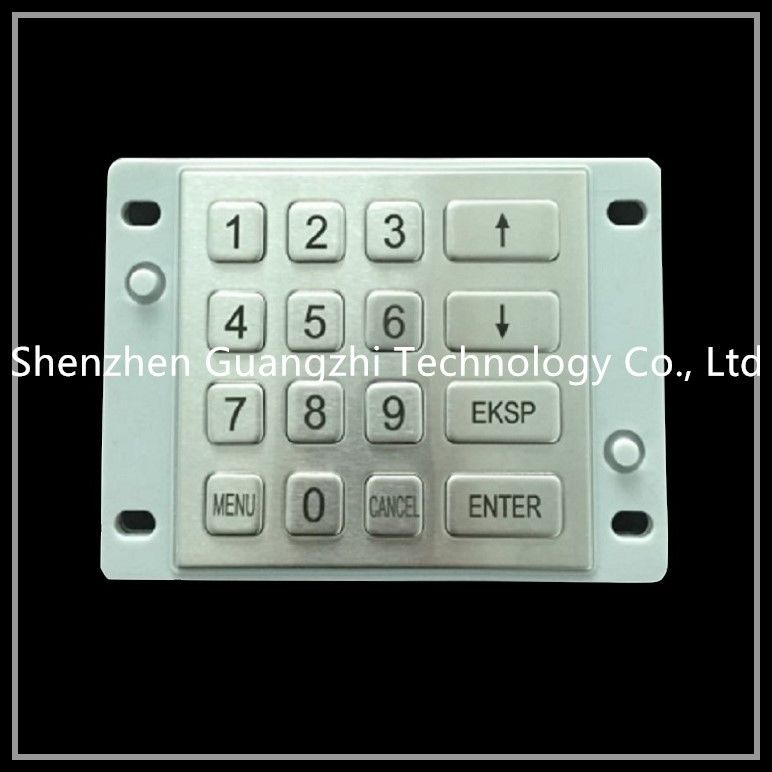

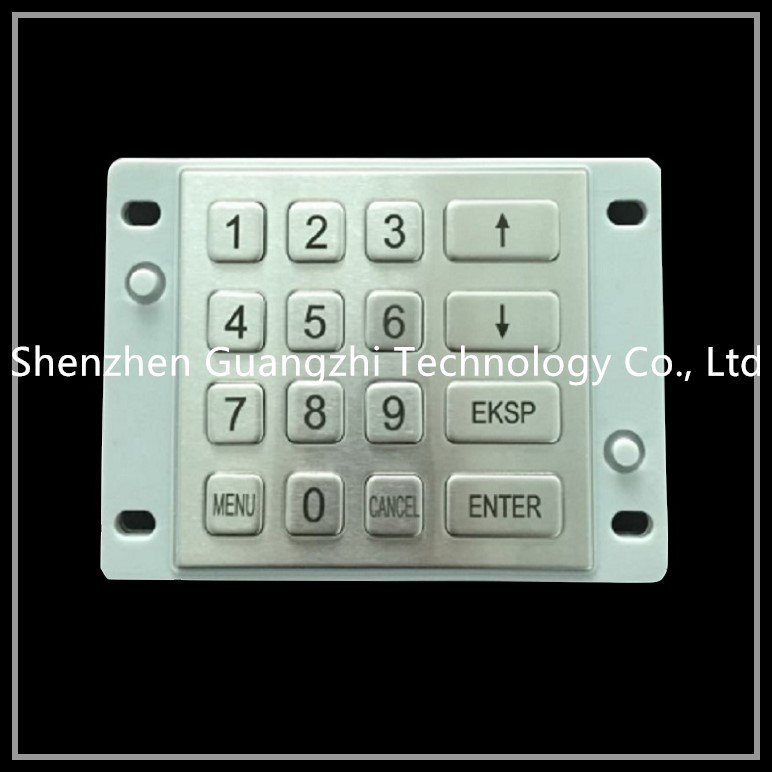

EPP سلك رسم لوحة مفاتيح تشفير معدنية للماء لأجهزة الصراف الآلي وكشك

اسم المنتج: لوحة المفاتيح تشفير المعادن

طراز المنتج: GZ-B009026G

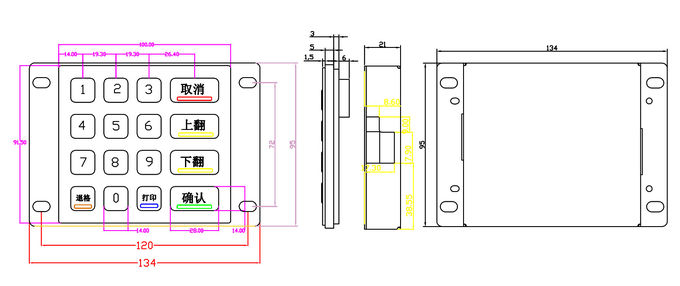

مواصفات المنتج: 100 * 91.5mm

1 نظرة عامة

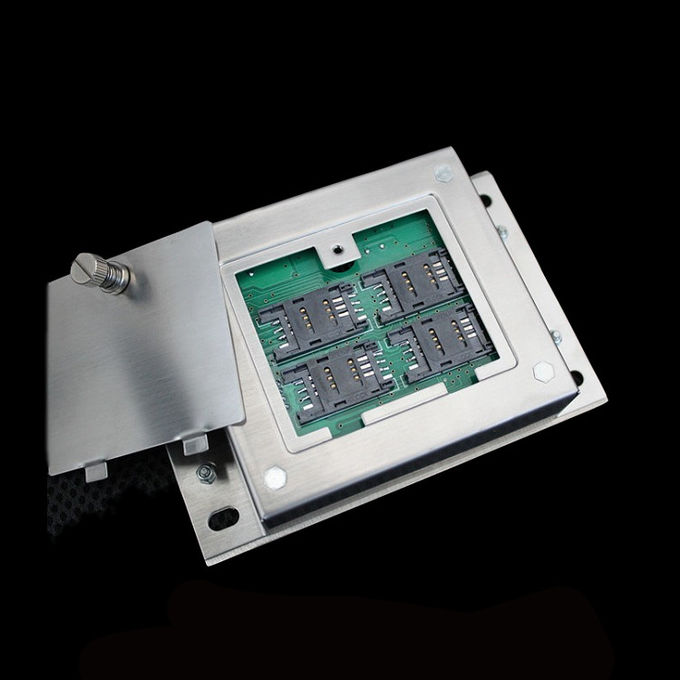

هذا المنتج عبارة عن لوحة مفاتيح كلمات مرور معدنية بها 4 وظائف لبطاقة PSAM. مع وظائف DES و 3DES ،

دعم بطاقة PSAM يتوافق مع ISO7816 ، ر = 0 و T = 1 البروتوكول

2 مؤشر الأداء

2.1 معلمات الاتصال

RS232 القياسية واجهة الاتصالات التسلسلية. 1 بت البداية ، 1 بت توقف.

معدل الاتصال الاختياري: 9600 نقطة أساس.

تنسيق البيانات الاختياري: n ، 8 ، 1

2.2 المواصفات وسرعة التشغيل

تمشيا مع مواصفات بنك الشعب الصيني.

سرعة التشفير وفك التشفير <1 ثانية.

2.3 الأداء الكهربائي

امدادات الطاقة: DC + 5V العاصمة امدادات الطاقة.

استهلاك الطاقة: أقل من 1W في حالة العمل وأقل من 200MW في حالة عدم العمل.

الاحتفاظ بمفتاح انقطاع التيار الكهربائي: عندما يتم إيقاف تشغيل مصدر الطاقة على الفور ولوقت طويل ، لن يتم فقد بيانات الذاكرة.

2.4 الخواص الميكانيكية

مفتاح الحياة: أكثر من 200000 مرة.

الضغط الرئيسي: 3N (ن).

مفتاح السكتة الدماغية: 0.45 مم.

المواد الأساسية: الفولاذ المقاوم للصدأ.

مادة لوحة: الفولاذ المقاوم للصدأ.

الشخصيات السطحية الرئيسية: حروف الليزر والطلاء القوي.

2.5 القدرة على التكيف البيئي

درجة حرارة العمل: - 10 ℃ ~ + 40 ℃ الرطوبة النسبية: 40-90 ٪ (في ظل الظروف العادية).

درجة حرارة التخزين: - 30 ℃ ~ + 55 ℃ الرطوبة النسبية: 20-95 ٪ (بدون تكاثف).

الضغط الجوي: 60-106 كيلو باسكال.

2.6 الموثوقية

MTBF> 20000 ساعة ، MTTR <30 دقيقة.

3 أوامر لوحة المفاتيح

تنسيق الأمر: 02h + <ln> + <CMD> + <data> + <BCC>

تنسيق الإرجاع: 02h + <ln> + <st> + <data> + <BCC>

Ln - يمثل عدد بايتات CMD والبيانات أو ST والبيانات.

CMD - الكلمة الأساسية الأوامر.

تبادل البيانات - البيانات.

BCC - البايت الحصري أو المجموع الاختباري من ln إلى البيانات.

ST - اشرح ما يلي:

04H - تم تنفيذ الأمر بنجاح

15H - معلمة الأوامر خاطئة

80H - خطأ المهلة

A4H - يمكن تنفيذ الأمر بنجاح ، ولكن المفتاح الرئيسي غير صالح

B5h - أمر رئيسي ومفتاح غير صالح

E0h - أمر غير صالح

FXH - خطأ في الفحص الذاتي:

X = 0 وحدة المعالجة المركزية خطأ

س = 1 SRAM خطأ

X = 2 لوحة المفاتيح لديها خطأ ماس كهربائى

س = 3 خطأ في المستوى التسلسلي

X = 4 خطأ في بطاقة وحدة المعالجة المركزية

س = 6 مفتاح الفشل الرئيسي

س = 7 متفرقات. خطأ

3.1 تأخذ رقم إصدار المنتج والمعلمات الأخرى.

القيادة: 02h + 01h + 30h + <BCC>

العودة: 02h + <ln> + <st> + <data> + <BCC>. قد يكون القديس 04H ، 15H ، E0H ، F0H. يشير F0H إلى أن رقاقة e2rom غير مثبتة.

الوصف: بيانات = ver + Sn + rechang ، حيث VER هو رقم الإصدار 16 بايت (رمز ASCII) ، أول 4 بايت (BCD) من Sn هو الرقم التسلسلي للإنتاج ، آخر 4 بايت كلها "00" (إذا هناك رقاقة خوارزمية تشفير ، وهو رقمها) ، و rechang هو وقت شحن 2 بايت (دعم الأجهزة مطلوب).

3.2 برنامج إعادة ضبط الاختيار الذاتي ، مفتاح غير مسح.

الأوامر: 02h + 01h + 31h + <BCC> (يمكن 02h + 02h + 31h + 38h + BCC تهيئة 8 مفاتيح رئيسية في لوحة المفاتيح إلى 38h)

الوصف: بعد التحقق الذاتي من لوحة المفاتيح ، إذا كان المفتاح الرئيسي صالحًا (يتم التحقق من 16 مفتاحًا رئيسيًا بواسطة BCC) ، فسيتم إصدار صفارة الرنين مرة واحدة ، وتكون حالة الفحص الذاتي في

العودة: 02h + 01h + <st> + <BCC>. قد يكون St 04 ، 15H ، e0h ، FXH.

3.3 تثبيت المفتاح الرئيسي (باستثناء وضع بطاقة سام).

القيادة: 02h + 0ah + 32H + <m> + <TMK> + <BCC>

الوصف: رقم المفتاح الرئيسي m هو 1 بايت (00-0fh) ، والمفاتيح الرئيسية 16 TMK هي 8/16/16 بايت (المقابلة لـ DES ، 3DES ورقاقة على التوالي). إذا كان رقم المفتاح الرئيسي m 1 بايت (41-4fh) ، فيجب فك تشفيره وحفظه باستخدام المفتاح الرئيسي الأصلي الذي يحمل نفس الرقم.

العودة: 02h + 01h + <st> + <BCC>. قد تكون الساعة 04H و 15 H و A4H و b5h و C4H و d5h و E0. يشير 04H إلى أنه تم تحميل المفتاح الرئيسي.

3.4 تثبيت مفتاح العمل (باستثناء وضع بطاقة سام).

الأوامر: 02h + 0Bh + 33H + <m> + <n> + <WP> + <BCC> النص المشفر WP هو 8 بايت

الوصف: WP تشفير مفتاح العمل هو 8/16/24 بايت (الموافق DES ، 3DES وسائط رقاقة على التوالي).

العودة: 02h + 01h + <st> + <BCC>. قد تكون الساعة 04H و 15 H و A4H و b5h و C4H و d5h و e0h.

ملاحظة: يتم استخدام مفتاح العمل رقم n (00-03h) لتشفير مفتاح العمل WP باستخدام المفتاح الرئيسي No. m (DES / 3DES). بعد فك تشفير لوحة مفاتيح كلمة المرور ، يتم حفظ منطقة مفتاح العمل في WP لأمر التشفير وفك تشفير بيانات لوحة المفاتيح التالية.

تم تثبيت رقم البطاقة أو رقم الحساب 3.5 (لتشفير anxix9.8)

القيادة: 02h + 0dh + 34h + <card-no> + <BCC>

الوصف: رقم البطاقة أو بطاقة الحساب هي رمز رقمي 12 بايت ASCII.

العودة: 02h + 01h + <st> + <BCC>. قد تكون الساعة 04 ، 15 ساعة ، C4H ، d5h ، e0h.

3.6 بدء تشفير كلمة مرور لوحة المفاتيح

الأوامر: 02h + 06h + 35h + <pin-l + <disp-md> + <jm-md> + <ts-md> + <timeout> + <BCC>

الوصف: الجدول التالي

الوظيفة: قم بتشغيل لوحة المفاتيح تلقائيًا ، واسمح بإدخال المفتاح بعد المطالبة. عند الإدخال ، يجب الحكم على طول كلمة مرور الإدخال مقارنةً بـ pin-l ، إذا كان أقل من pin-l

ولكن إذا كان هناك مفتاح تأكيد ، أو إذا كان pin-l لا يحتاج إلى مفتاح تأكيد ، فيجب استكماله بـ 00 / FFH إلى عدد صحيح متعدد من 8 بايت في الطول. وفقًا لوضع التشفير ، ما إذا كانت هناك حاجة إلى تشغيل معلومات هوية البطاقة ورقم التعريف الشخصي (وفقًا لـ ansix9.8 أو ISO 9564 أو ibm3624 أثناء تشغيل كتلة pin) ، ثم يتم تنفيذ عملية تشفير كلمة المرور ، وأخيراً البيانات التي تم إرجاعها يتم حفظه في المخزن المؤقت حتى يتم الحصول على أمر كلمة المرور. إذا قمت بالخروج بعد انتهاء المهلة ، فلن يكون هناك نص مشفر في الحالة التي تم إرجاعها فقط.

العودة: 02h + 01h + <st> + <BCC>. قد تكون الساعة 04H و 15 H و A4H و b5h و C4H و d5h و e0h.

3.7 تشفير البيانات (باستثناء وضع بطاقة سام).

القيادة: 02h + 09 + 36h + <string> + <BCC>

الوصف ؛: تشفير سلسلة النص العادي 8 بايت مع مفتاح العمل الحالي (DES / 3DES). أداء تشفير كلمة المرور وإرجاع بيانات النص المشفر.

العودة: 02h + 09h + <st> + <سلسلة نصية> + <BCC> قد يكون St 04H ، 15H ، A4H ، b5h ، C4H ، d5h ، e0h.

3.8 فك تشفير البيانات (باستثناء وضع بطاقة سام).

الأوامر: 02h + 9 + 37h + <سلسلة نصية> + <BCC>

الوصف ؛: فك تشفير سلسلة النص 8 بايت مع مفتاح العمل الحالي (DES / 3DES). إجراء عملية فك تشفير كلمة المرور وإرجاع بيانات نصية واضحة.

العودة: 02h + 09h + <st> + <سلسلة نصية> + <BCC>. قد تكون الساعة 04H و 15 H و A4H و b5h و C4H و d5h و e0h.

3.9 خذ سلسلة الرقم التسلسلي للمنتج

القيادة: 02h + 01h + 38h + <BCC>

العودة: 02h + 09h + <st> + <سلسلة الرقم التسلسلي> + <BCC>. سانت قد يكون 04H ، 15H ، E0H.

ملاحظة: سلسلة رقم التسلسل هي 8 بايت. يوجد بايت واحد للسنة (بتتان لرمز BCD) ، بايت واحد للشهر (بتتان لرمز BCD) واثنين بايت للرقم التسلسلي للإنتاج (أربع بتات لرمز BCD). البايتات الأربعة الأخيرة هي أربعة 00h عند عدم وجود رقاقة خوارزمية تشفير.

3.10 سلسلة العرض

الأوامر: 02h + <ln> + 39H + <string> + <BCC>.

الوصف: غير معتمد.

العودة: 02h + 01h + <st> + <BCC>. سانت قد يكون 04H ، 15H ، E0H.

ملاحظة: يتم تشفير رمز الحرف الصيني وفقًا لخط لوحة مفاتيح كلمة المرور ، ويجب عرض رقم الحرف بواسطة لوحة مفاتيح كلمة المرور. إذا لم يكن هناك جزء سلسلة من الجدول يمسح الشاشة.

3.11 تشغيل Mac Data (باستثناء وضع بطاقة Sam)

القيادة: 02h + 09h + 41h + <string> + <BCC>

الوصف: استخدم مفتاح عمل MAC الحالي (DES / 3DES) لحساب سلسلة النص العادي 8 بايت. إرجاع بيانات سلسلة MAC.

العودة: 02h + 09h + st + <سلسلة MAC> + <BCC> قد يكون St 04H ، 15H ، A4H ، b5h ، C4H ، d5h ، e0h.

3.12 الوصول إلى كلمة المرور في لوحة المفاتيح (باستثناء وضع بطاقة سام)

القيادة: 02h + 01h + 42h + <BCC>

الوصف ؛: إرجاع النص المشفر مسبقًا في المخزن المؤقت ، وإيقاف حالة كلمة المرور لاستعادة الحالة الأصلية.

العودة: 02h + 0eh + <st> + <ciphertext> + <CN> + <Sn> + <BCC>. قد تكون الساعة 04H و 15 H و A4H و b5h و C4H و d5h و e0h.

ملاحظة: cn هو رقم تسلسل العملية 1 بايت ، مع إضافة كلمة مرور واحدة لكل عملية. SN هو الرقم التسلسلي الفريد لرقاقة التشفير 4 بايت. يسمح الرمز السري فقط بمفاتيح الأرقام من 0 إلى 9 ، وحذف المفتاح وتأكيد المفتاح. لا يمكن استخدام الرمز السري لمفاتيح الوظائف الأخرى ، ولكن سيتم إرسال الرمز الأصلي إذا تم فتح لوحة المفاتيح قبل بدء التشغيل.

3.13 تنشيط مفتاح العمل (باستثناء وضع بطاقة سام).

القيادة: 02h + 03h + 43h + <m> + <n> + <BCC>

الوصف: تنشيط المفتاح الرئيسي No. m مع مفتاح العمل No. n كمفتاح العمل الحالي. مفتاح العمل الحالي محدد لجميع عمليات كلمة المرور في المستقبل. إذا تم استخدام المفتاح الرئيسي كمفتاح العمل الحالي ، فلن يلزم سوى المعلمة M (00-0fh) ، والتي لا علاقة لها بـ n (00-03h). انظر شرح القيادة B.16.

العودة: 02h + 01h + <st> + <BCC>. قد تكون الساعة 04H و 15 H و A4H و b5h و C4H و d5h و e0h.

3.14 إرسال شخصية الظهر

القيادة: 02h + 02h + 44h + <Chr> + <BCC>

الوصف: سوف تعيد لوحة مفاتيح كلمة المرور الأحرف المستلمة على الفور.

العودة: 02h + 02h + <st> + <Chr> + <BCC>. قد تكون الساعة 04H و 15 H و C4H و D5H و E0. يمثل Chr حرف ASCII.

3.15 إرسال لوحة المفاتيح التبديل والصوت الرئيسية

القيادة: 02h + 02h + 45h + <CTL> + <BCC>

الوصف ؛: تشغيل / إيقاف تشغيل لوحة مفاتيح كلمة المرور ، تشغيل / إيقاف تشغيل مفتاح الصوت (BZ). عندما تكون لوحة المفاتيح مفتوحة ، بمجرد وجود مفتاح ضغط ، سوف يرسل رمز قيمة المفتاح بشكل نشط. إذا كان صوت الزر (BZ) في وضع التشغيل أيضًا ، فسيصدر صوتًا عند الضغط على الزر. هناك أيضا إعدادات المعلمة الاتصالات.

العودة: 02h + 01h + <st> + <BCC>. قد تكون الساعة 04H و 15 H و C4H و D5H و E0.
