رقاقة ماوس ضوئي لاسلكية USB 3.2 فولت مع دوائر متكاملة 3204 3205 IC

اسم منتج IC: شريحة ماوس لاسلكية بصرية
طراز منتج الرقاقة: GZ-P001-KA8
وصف منتج الدائرة المتكاملة: KA8 عبارة عن شريحة ماوس ضوئية متكاملة للغاية مع واجهة USB تعتمد تكنولوجيا تصنيع أكثر تقدمًا وقدرة أفضل على الحساسية للضوء ، والتي يمكن أن تحل محل رقائق المرحلة الأصلية 3205 و 3204 ؛
تطبيق المنتج: ماوس بصري لاسلكي USB ؛

مخطط تخطيط دبوس رقاقة:

وصف دبوس رقاقة:

ميزات شريحة الماوس اللاسلكية:
1. مصدر طاقة واحد ، نطاق إمداد الطاقة: 1.7 فولت إلى 3.2 فولت
2. تقنية التنبؤ بالإزاحة الضوئية الدقيقة
3. جهاز استشعار حركة 2-D جيد جدا
4. دعم سرعة الحركة السريعة للغاية
5. أقصى سرعة للحركة: 28 بوصة / ثانية
6. CPI حتى 1600
7. بمجرد عدم ممارسة الرياضة ، ادخل على الفور إلى وضع توفير الطاقة
8. يتم نقل البيانات من خلال الواجهة التسلسلية
9. مؤقت الطاقة المنخفضة المدمج (LPT) ، هناك نوعان من وضع النوم 1 / النوم 2
10. يمكن إيقاظ الماوس بواسطة دبوس MOTSWK ، ويمكن لجهاز الاستشعار أن يستيقظ من وضع السكون
11. مقاومة تحديد التيار LED: 68 أوم -470 أوم (اعتمادًا على الحل الفعلي لتحديد المقاومة) ، موصى به: 100 أوم

تخصيص:
جهد تشغيل مزود الطاقة: 1.73 فولت ~ 1.94 فولت (VDD و AVDD قصير) 2.2 فولت ~ 3.2 فولت (VDD) العدسة البصرية: 1: 1 السرعة: 28 بوصة / ثانية CPI: 400/500/600/800/1000 (افتراضي) / 1200/1600 معدل إطارات CPI: 3000 إطار / ثانية.تيار التشغيل النموذجي:
2mA @ حركة الماوس (عادي)
300uA @ الماوس لا يتحرك (Sleep1)
60uA @ الماوس لا يتحرك (Sleep2)
7uA @ وضع أسفل الطاقة

قراءة وكتابة واجهة SPI:
التسجيلات في مقطع العنوان 0X00 ~ 0X0E يمكن قراءتها وكتابتها مباشرة ؛
قراءة التسجيلات وكتابتها في مقطع العنوان 0X10 ~ 0X7F يجب أولاً فتح سجلات حماية القراءة والكتابة ، أي تكوين السجلين التاليين (لا يتم استخدامهما بشكل عام في التطبيقات)
اكتب 0X5A إلى 0X09 ؛
اكتب 0X9A إلى 0X5B.
يوجد مذبذب بتردد حوالي 24 ميجا هرتز داخل محرك V108 ، والذي يمكن تحديده من خلال سجل التكوين.التكوين المحدد هو كما يلي: قم أولاً بتشغيل الحماية ضد الكتابة
Reg0X51 = 0x0B هو تحديد المقاومة الخارجية ، Reg0X51 = 0x09 هو تحديد المقاومة الداخلية ،
Reg0X53 هو سجل ضبط المقاومة الداخلي.عندما يكون Reg0X53 = 0x00 ، يكون التردد هو الأعلى ، وعندما يكون Reg0X53 = 0x7f ، يكون التردد هو الأدنى.القيمة الافتراضية Reg0X53 = 0x48.

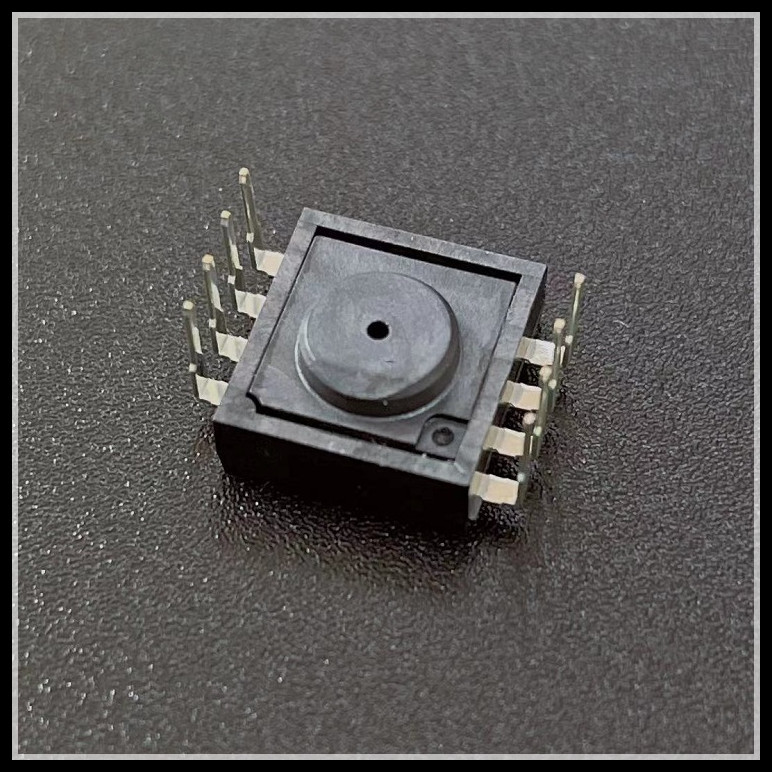

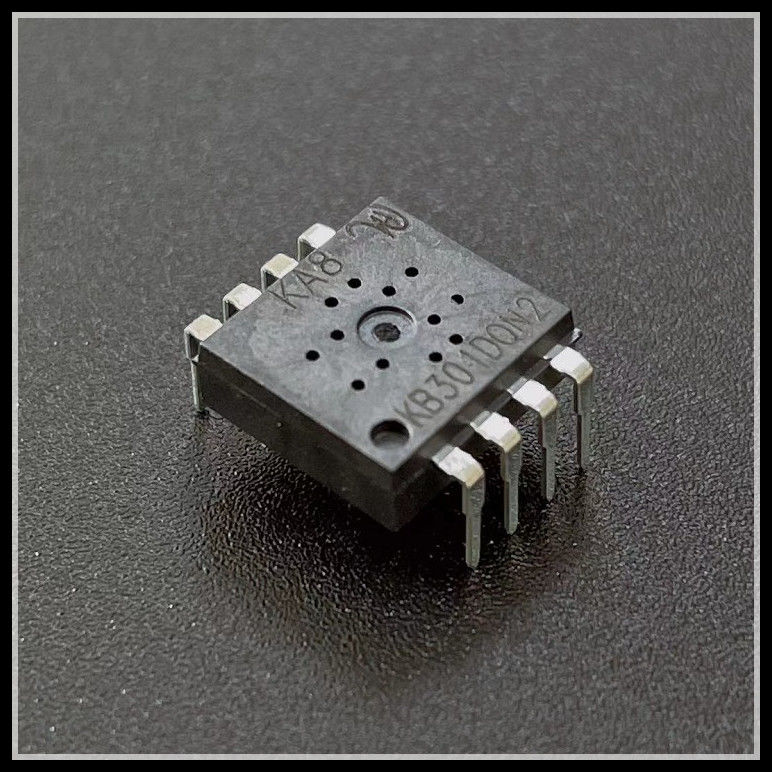

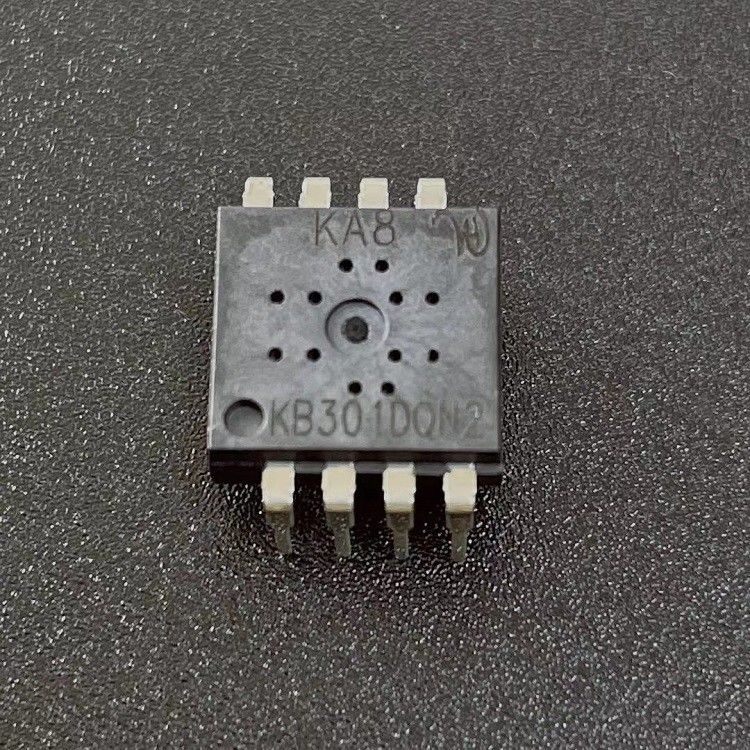

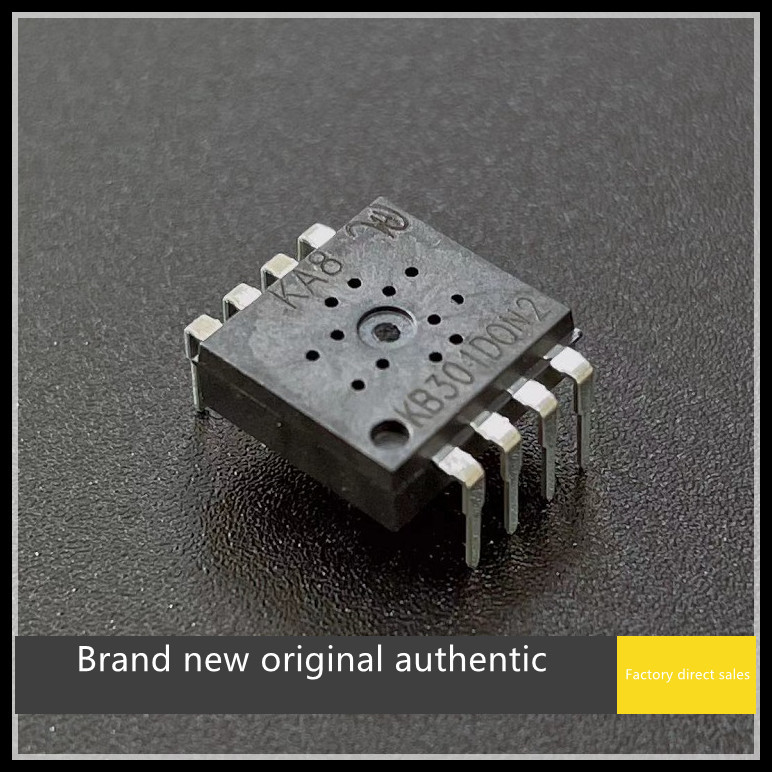

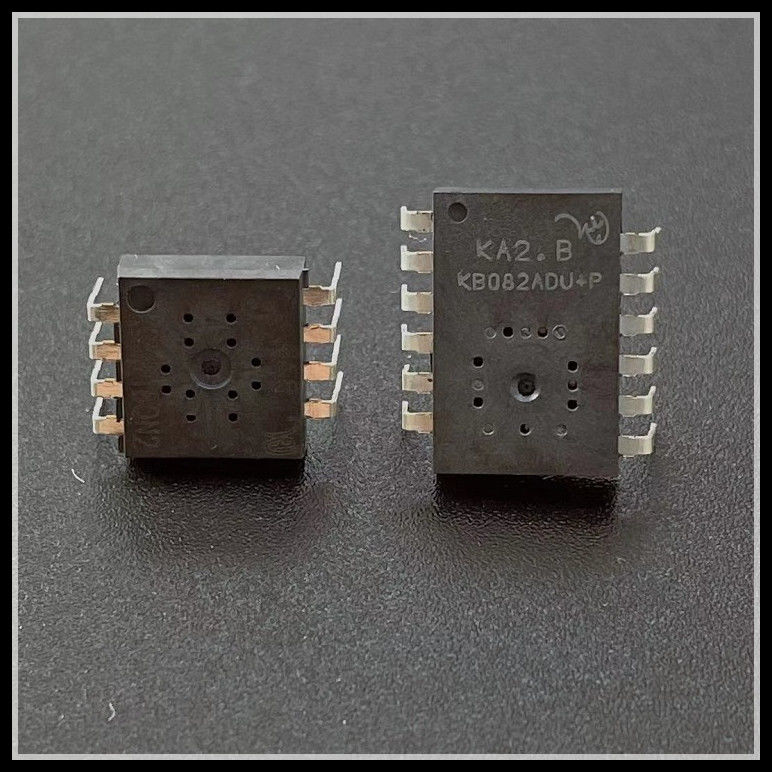

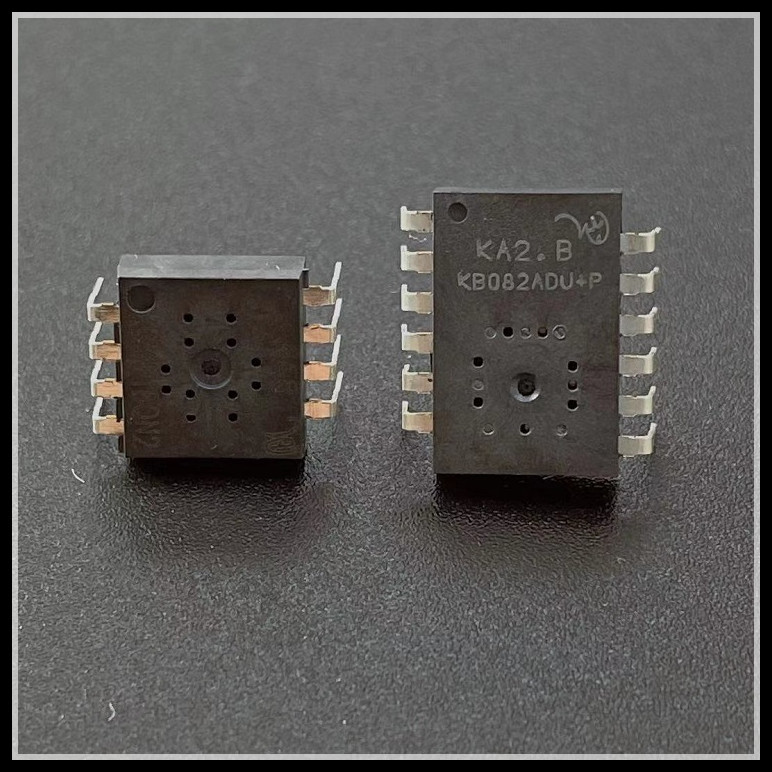

صورة رقاقة:
