رقاقة ماوس لاسلكية سلكية واجهة USB رقاقة ماوس بصري IC مدمجة

اسم الشريحة: رقاقة الفأرة الضوئية
نموذج رقاقة الفأرة: GZ-P001-1622

وظيفة الدبوس:
وظائف pinout للرقاقة هي كما يلي:
D +، D-: خطوط البيانات التفاضلية لواجهة USB.عند عدم استخدام واجهة USB ، يتم سحب D + عاليًا ويتم توصيل D- منخفضًا.
PS2CLK / Ser ، PS2Data (Muse Warrior 20 O ، Mousse Warrior 20 V ، Mousse Warrior 24 Wheel): خط واجهة الماوس PS / 2 ، متصل بواجهة المضيف.يمكن استخدام PS2CLK كإخراج للمنفذ التسلسلي ، المتصل بشريحة محرك RS232 لتشغيل خط TXD للماوس التسلسلي.عندما لا تكون قيد الاستخدام ، يجب تعليقها (سحبها داخليًا).
PS2CLK ، PS2Data (MouseWarrior24 EyeII): خط واجهة ماوس PS / 2 ، متصل بواجهة المضيف.عندما لا تكون قيد الاستخدام ، يجب تعليقها (سحبها داخليًا).
RTS (MuseWarrior20 O ، MouseWarrior20V ، MouseWarrior24Wheel): يتطلب إدخال إشارة RTS التسلسلية دائرة مساعدة خارجية.عندما يتم سحب الدبوس إلى مستوى منخفض ، يتم إيقاف نقل بيانات المنفذ التسلسلي ، ويتم إعادة ضبط الشريحة عندما تتغير من منخفض إلى مرتفع.يجب سحب هذا الدبوس إلى مستوى منخفض عند عدم استخدام المنفذ التسلسلي.
ADB: يجب ترك خط بيانات واجهة ADB عائمًا عندما لا يكون قيد الاستخدام (سحب داخلي).
الشمال ، والهدوء ، والشرق ، والغرب (MouseWarrior 20 فولت): قم بالتوصيل مع مستشعر Intellink Electronics VersaPointTM.عندما تعمل القوة الخارجية القصوى على المستشعر ، يجب توصيل المقاوم بهذا الدبوس لاستخدامه في دائرة التكامل المزدوج لتفريغ المكثف (انظر مقدمة المثال للحصول على التفاصيل).
X1، X2، Y1، Y2 (MouseWarrior20 O، MouseWarrior24 Wheel): تشفير بصري متكامل أو إدخال إشارة للجزء الميكانيكي للفأرة ، X1 حافة السقوط قبل X2 تعني الانزياح الأيمن ، Y1 حافة السقوط قبل Y2 حافة السقوط.يجب أن يحتوي المحول الكهروضوئي على مقاوم منسدل أو يستخدم كاشف ضوئي لمشغل شميت.
PD ، SDIO ، SCLK (MouseWarrior24 EyeII): يمكن توصيل هذه المسامير مباشرة بالمسامير المقابلة لمستشعر ADNS2051 (سحب داخلي).
Z1 / Down، Z2 / Up (عجلة MuseWarrior24، MouseWarrior24 EyeII): إدخال رمز متكامل بصري عن طريق تحريك عجلة التمرير أو الأزرار.يمكن تنشيط هذه الوظيفة من خلال دبوس الأزرار.تسبق الحافة الهابطة لـ Z1 الحافة الهابطة لـ Z2 ، مما يعني الانزلاق لأعلى.يتم سحبها داخليًا بواسطة المقاوم ، ويجب سحب المحول الكهروضوئي أو الزر إلى الأرض.
الأزرار (Muse Warrior 24 Wheel ، Mousse Warrior 24 Eye II): عند استخدام وظيفة عجلة التمرير ، فإن هذا الدبوس يتحرك.عند استخدام الزر لإنشاء وظيفة الانزلاق ، يتم تأريض هذا الدبوس ، ويتم توصيل الزر المنزلق بدبابيس Z1 / Down و Z2 / Up (سحب داخلي).
En (MuseWarrior20 O ، MouseWarrior24Wheel): يعمل مؤشر LED على تمكين إشارة المشفر البصري المتكامل.يتطلب خرج الصرف المفتوح ، الذي يمكن أن يمتص تيار 24 مللي أمبير ، مقاومًا خارجيًا.
En (MouseWarrior24 EyeII): إشارة تمكين الطاقة لـ HDNS2000 (شريحة المستشعر البصري).يتطلب خرج الصرف المفتوح ، الذي يتم سحبه داخليًا بواسطة المقاوم ، دائرة مساعدة خارجية.
يسار ، يمين ، مركز: إدخال زر الماوس الأيسر والأيمن والأوسط.بالنسبة للسحب الداخلي ، يجب أن تكون إشارة الإدخال قريبة من الأرض.
الرابع (MuseWarrior20 V ، MouseWarrior 24Wheel ، MouseWarrior24 EyeII): أدخل زر الماوس الرابع.بالنسبة للسحب الداخلي ، يجب أن تكون إشارة الإدخال قريبة من الأرض.
الخامس (MouseWarrior24 EyeII): أدخل زر الماوس الخامس.بالنسبة للسحب الداخلي ، يجب أن تكون إشارة الإدخال قريبة من الأرض.
CExt: عند تعليق USB لفحص حالة الاستيقاظ ، يتم استخدام هذا الدبوس لإيقاظ المعالج بشكل دوري.مطلوب دائرة RC خارجية.
السحب إلى GND: يُستخدم هذا الدبوس لتأريض المنتج النهائي لـ MouseWarrior.
XOut ، XIn: مذبذب سيراميك خارجي بسرعة 6 ميجاهرتز (قد يتسبب مذبذب الكوارتز في عدم الاستقرار) ، ولا توجد حاجة إلى أجهزة مساعدة أخرى.يمكن أيضًا إدخال إشارة ساعة خارجية تبلغ 6 ميجاهرتز إلى دبوس XIn ، ويجب ترك دبوس XOut عائمًا.
GD: أرض الطاقة.
Vcc: القطب الموجب لمصدر الطاقة.
الشكل 2
خصائص العمل ووصف الواجهة:
تقوم شريحة MouseWarrior بتنفيذ سلسلة من عمليات إعادة التعيين عند تشغيلها.عند تشغيل الطاقة للتو ، يتم تعطيل جميع عمليات السحب الداخلية ، ويتم تمكينها أثناء عملية إعادة التعيين.بعد اكتمال التهيئة ، يكتشف MousseWarrior واجهة الماوس النشطة.إذا لم يتم اكتشاف واجهة نشطة خلال 5 ثوانٍ ، فإن MousseWarrior يستخدم وضع واجهة PS / 2 افتراضيًا.
عند استخدام وضع الواجهة التسلسلية العالمية لـ USB ، يتم استخدام MouseWarrior كجهاز قياسي لواجهة الإنسان والآلة (HID) ، متوافق مع برامج التشغيل القياسية ، ورمز البلد هو 0. يحدد MouseWarrior 20 O مفاتيح الماوس الثلاثة ، يحدد Mouse Warrior 20V 4 مفاتيح للماوس ، Mouse Warrior 24 Wheel و Mouse Warrior 24 Eye II تحدد 4 مفاتيح للماوس وعجلة تمرير.
عند استخدام وضع واجهة PS / 2 ، يتم تمييز جهاز MouseWarrior بالرقم 0 ، والذي يحدد المفاتيح اليسرى والوسطى واليمنى لتكون متوافقة مع محرك الأقراص القياسي للنظام.تتوافق MouseWarrior 24 Wheel و Mouse Warrior 24 EyeII مع معدات واجهة PS / 2 لبروتوكول Microsoft Internet Explorer TM.يمكن تعريف رقم أجهزتهم على أنه 3 - مع توصيل جهاز عجلة التمرير ، أو 4 - مع إرفاق زر رابع.
نظرًا لأن ADC (Apple Computer Desktop Bus Apple Desktop Bus) والماوس التسلسلي أقل استخدامًا حاليًا في الصين ، فلن يتم تكرارهما هنا.يمكن للمهتمين الرجوع إلى الأدبيات ذات الصلة.
دائرة التطبيق:
يوضح الشكل 2 دائرة الماوس المصممة باستخدام MouseWarrior 20 V ، ويتم تمييز دائرة واجهة المستشعر في الشكل.تدعم الدائرة USB و ADC و PS / 2 والواجهات التسلسلية.يمكن للقراء الاختيار وفقًا لاحتياجاتهم ، ويمكن للمستخدمين أيضًا اختيار الواجهة المناسبة.

المعلمات الكهربائية للماوس اللاسلكي:

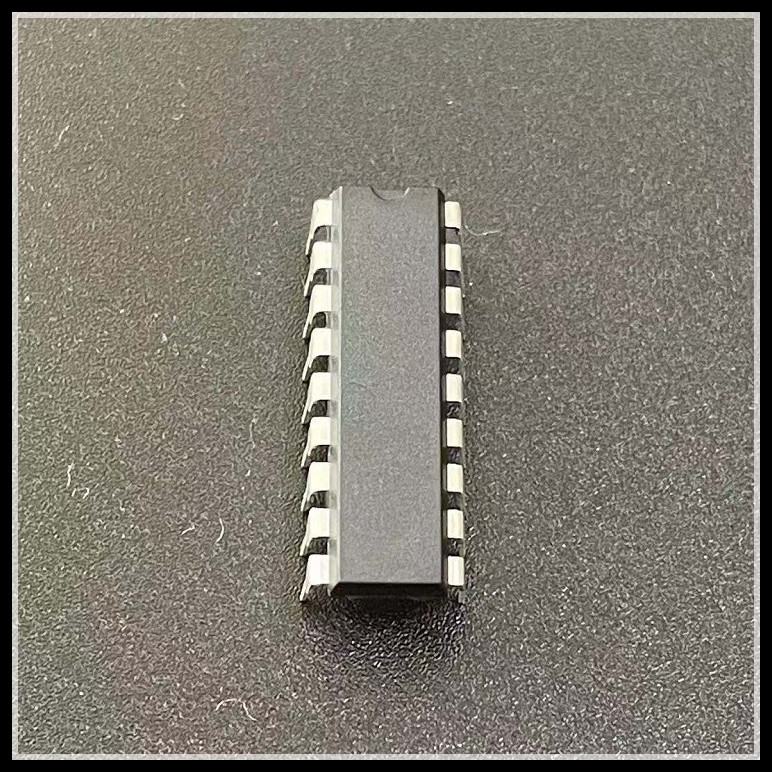

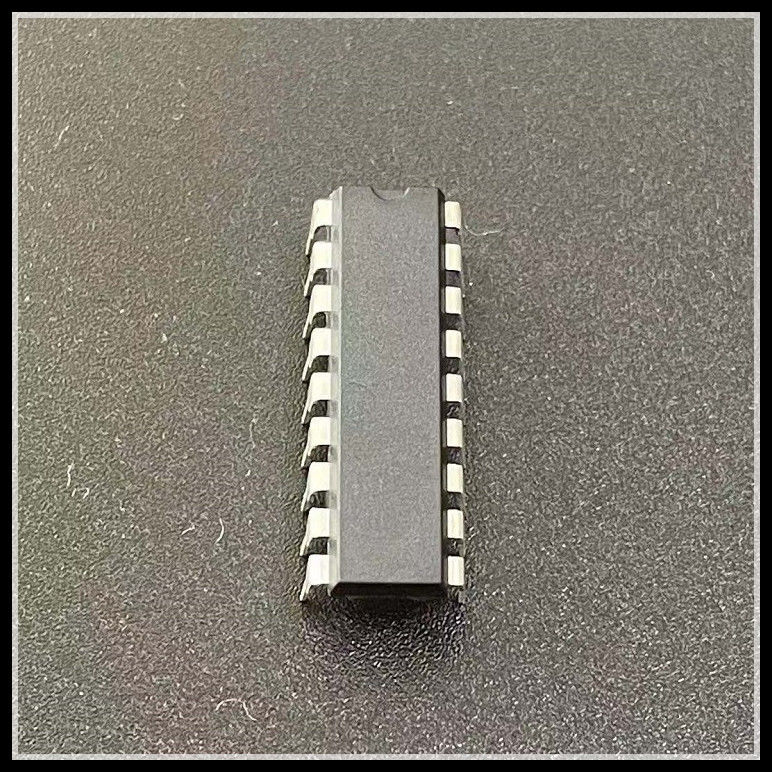

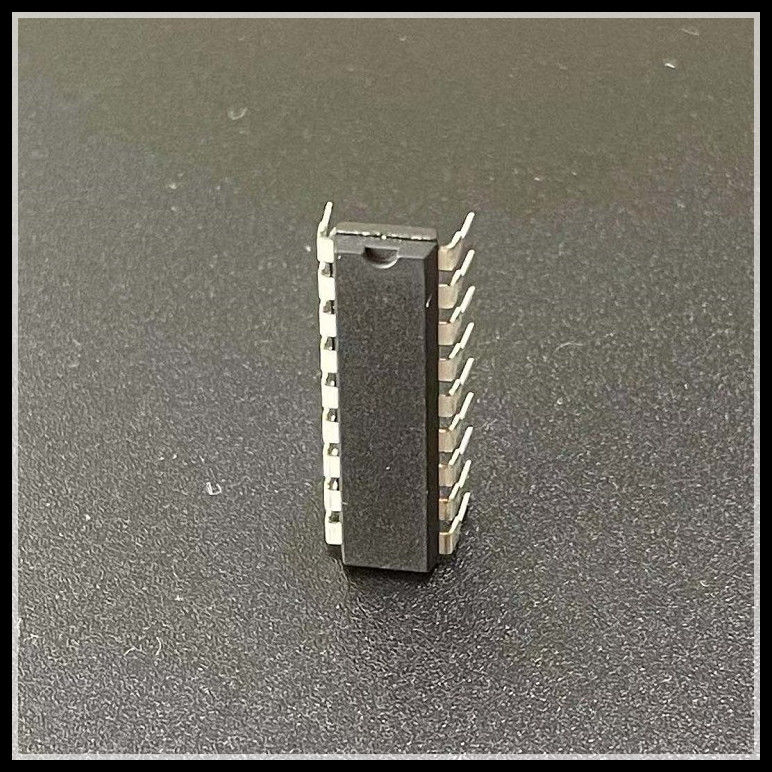

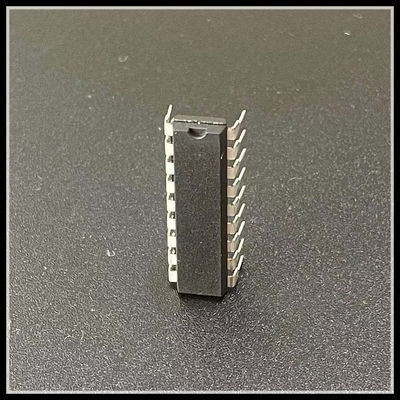

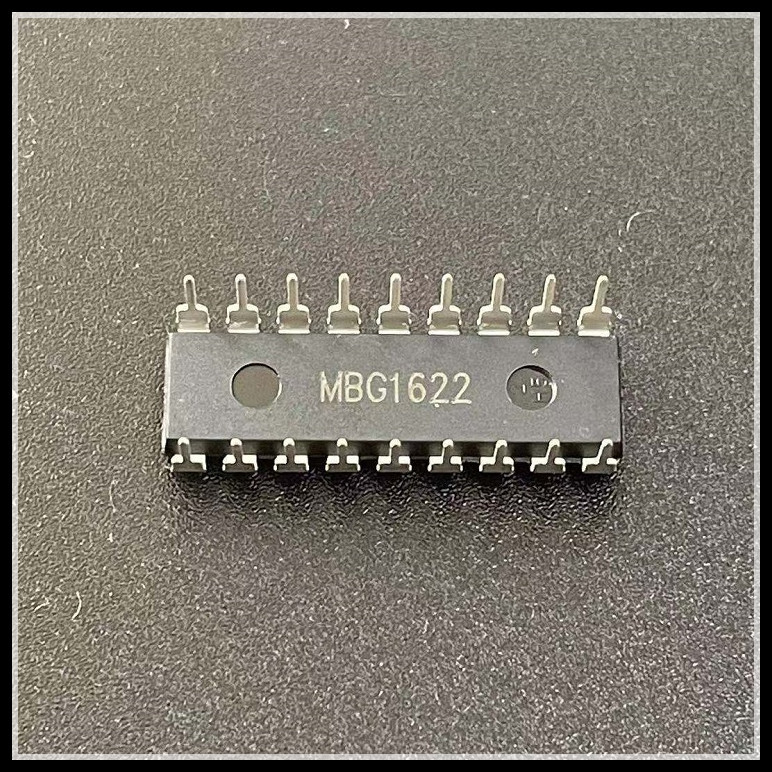

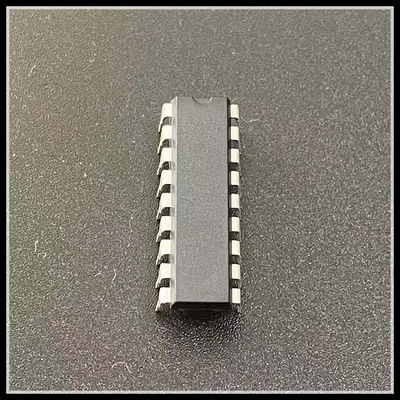

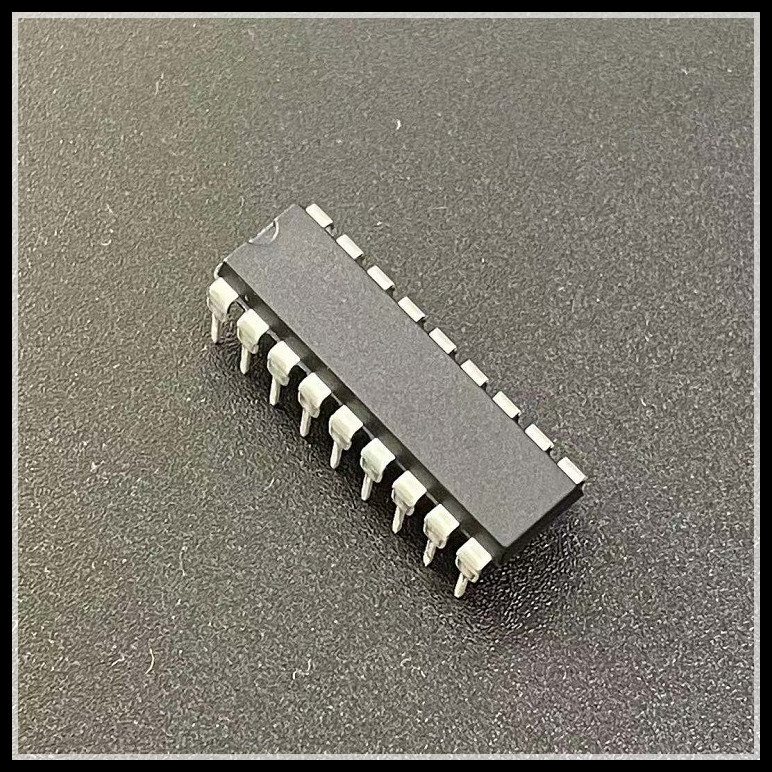

عرض صورة المنتج:
