واجهة USB رقاقة ماوس لاسلكية سلكية مدمجة لطراز 2636 2633

2636 2633 2634 2637 رقائق دوائر متكاملة للماوس السلكي

اسم الشريحة: رقاقة الفأرة الضوئية
طراز شريحة الفأرة: GZ-P001-KA3.B
وصف منتج رقاقة الماوس السلكية: KA3.B عبارة عن شريحة ماوس ضوئية متكاملة للغاية مع واجهة USB تعتمد تكنولوجيا تصنيع أكثر تقدمًا وقدرة أفضل على الحساسية للضوء.
الخصائص الرئيسية:
● واجهة USB
● مصدر طاقة واحد بجهد 5 فولت
● متوافق مع ماوس Microsoft IntelliMouse 3D.
● دعم أنظمة التشغيل Microsoft Windows 7 و 8 و 10 و XP و 2000 و ME و 98
● الامتثال لـ Microsoft WHQL و USB-IF
● دعم الزر: يسار ، وسط ، يمين ؛دعم التشفير الميكانيكي Z- محور
● إعداد DPI: يمكن ضبط 800/1200 نقطة في البوصة بشكل ثابت ، الافتراضي هو 1200
● دائرة إدارة طاقة مدمجة
● دائرة محرك LED مدمجة
● المدمج في الصمام الحالي الحد المقاوم
● تكامل عالي ، مكونات خارجية قليلة
● الامتثال لتوجيهات ROHS
● حزمة DIP12

مخطط تخطيط دبوس رقاقة

إعداد DPI لشريحة الماوس: دبوس DPI ، يستخدم لتعيين قيمة DPI ، يتم تقسيم ما يلي إلى ثلاث حالات لإدخال استخدام دبوس DPI.
إعداد 1200 نقطة في البوصة: هذه الحالة هي الحالة الافتراضية ، يتم استخدام طريقة مقاومة السحب الداخلية ، أو يمكن توصيل مقاوم سحب خارجي 51 كيلو أوم.عند تشغيل IC ، تحقق من حالة هذا الدبوس واكتشف أنه لا يوجد مستوى خارجي متصل أو أن مقاوم سحب خارجي 51K أوم متصل ، اضبط DPI الداخلي على 1200. مخطط دائرة التطبيق النموذجي ، كما هو موضح في الشكل أدناه تظهر:

الميزات الرئيسية لشريحة الماوس السلكية:
1. واجهة USB ، واجهة PS2
2. واحد امدادات الطاقة 5V
3. متوافق مع ماوس Microsoft IntelliMouse 3D.يدعم أنظمة التشغيل Microsoft Windows Vista و XP و 2000 و ME و 98
4. متوافق مع Microsoft WHQL و USB-IF
5. دعم الزر: اليسار والوسط واليمين.دعم إعداد DPI لمشفر المحور Z الميكانيكي: يمكن ضبط 800/1200 بشكل ثابت
6. DPI ، يمكنك أيضًا التبديل ديناميكيًا بين 400 ، 800 ، 1200 ، 1600
7. مع وضع السكون والاستيقاظ التلقائي وظيفة
8. دائرة إدارة الطاقة المدمجة.
9. المدمج في دائرة محرك الصمام
10. لا يوجد تصميم مذبذب بلوري خارجي
11. تكامل عالي ، مكونات خارجية قليلة
12. الامتثال لتوجيه ROHS
13. حزمة DIP12

المعلمات الكهربائية للماوس اللاسلكي:

وصف:
1: أثناء عملية تخطيط الماوس PCB ، يجب أن تكون المسافة بين دبوس الأرض IC وأرض المكثف قصيرة قدر الإمكان ، ويجب أن يكون السلك الأرضي من النحاس قدر الإمكان
2: في تطبيقات DPI ، أثناء التبديل الديناميكي ، يتم تأريض الطرف الآخر من الزر ولا يمكن توصيله بمصدر طاقة 5 فولت

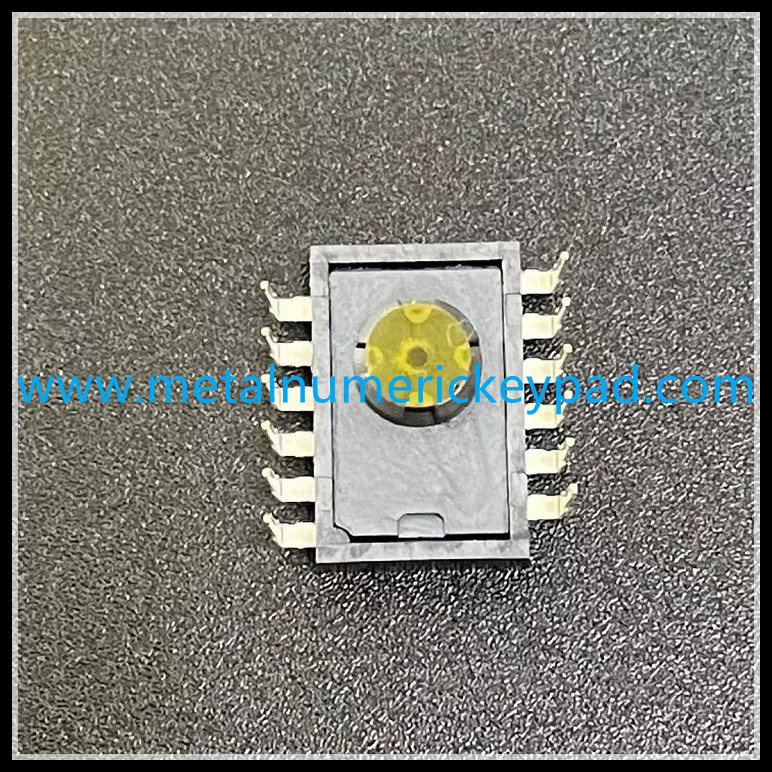

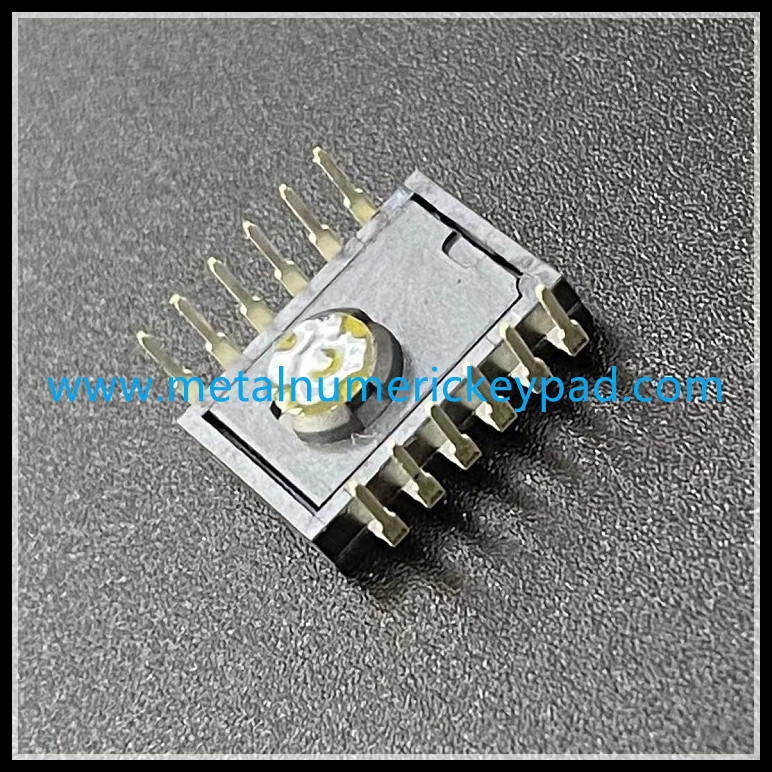

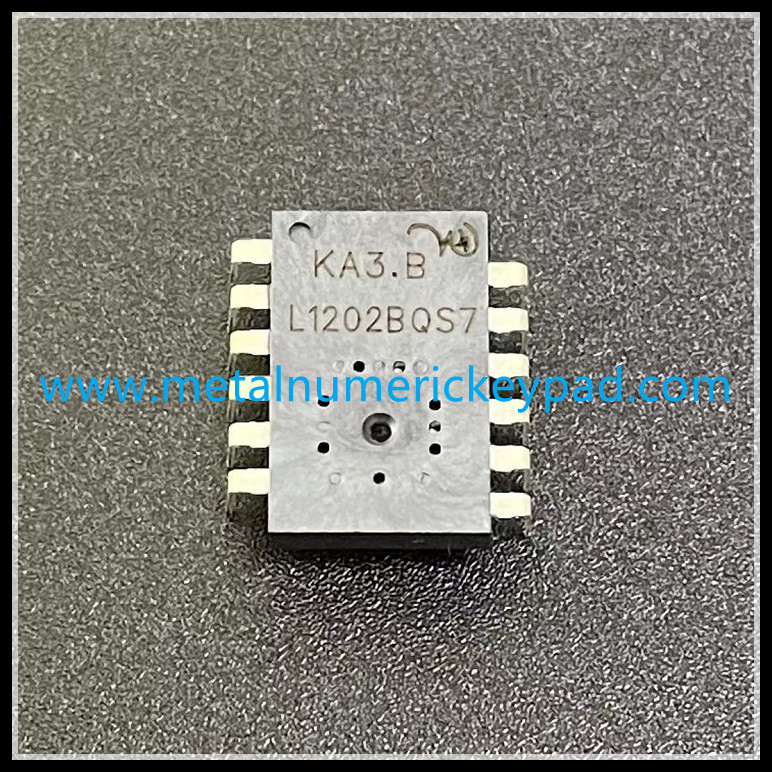

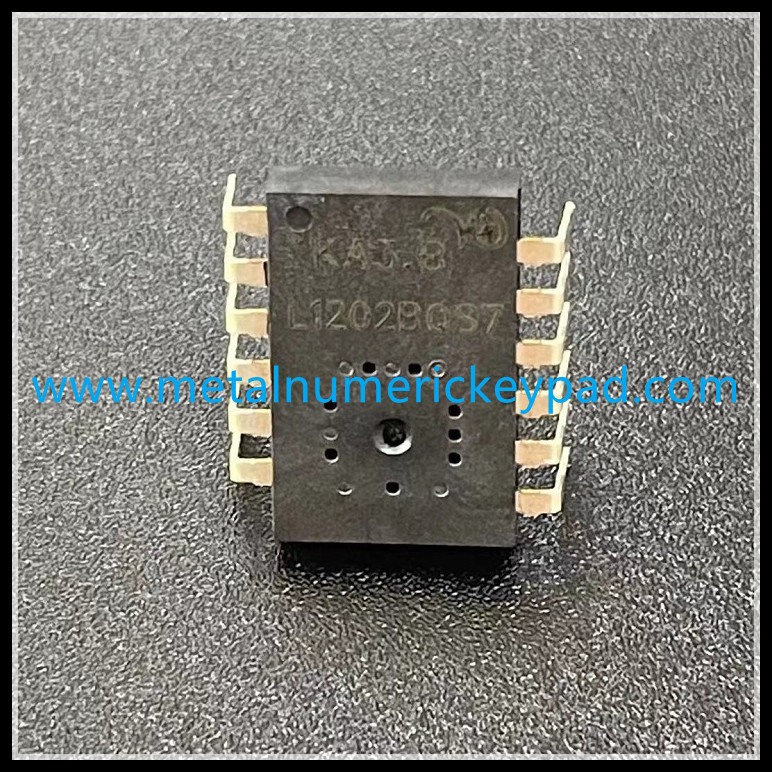

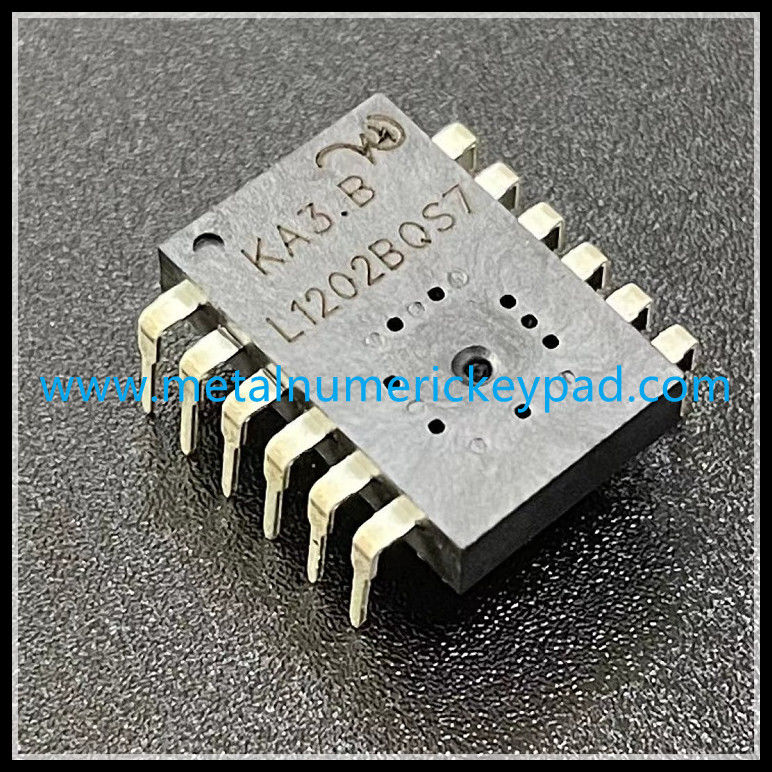

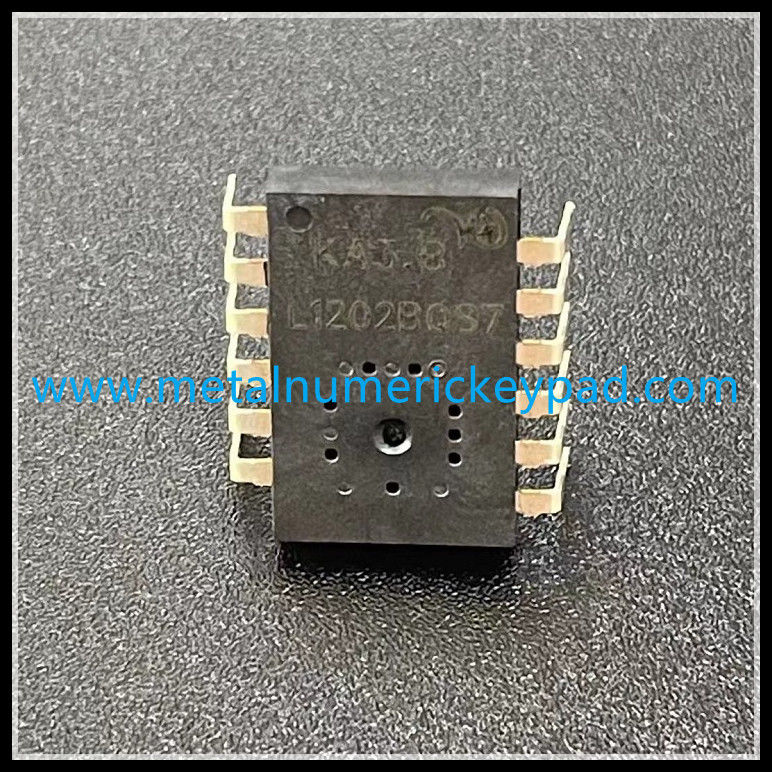

عرض صورة المنتج:
