2.7V IC الدوائر المتكاملة اللاسلكية الماوس رقاقة 3204 3205 نموذج

المعلومات الأساسية
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: guangzhi
إصدار الشهادات: CE、FCC、RoHS、IP67
رقم الموديل: GZ-P001-KA3312
الحد الأدنى لكمية: 1 قطع
الأسعار: To be quoted
تفاصيل التغليف: حجم عبوة المنتج الفردي: 430 * 10 مم ، حجم الكرتون: 482 * 320 * 275 ؛
وقت التسليم: 10-20 يوم عمل
شروط الدفع: T / T ، باي بال
القدرة على العرض: 100000pcs
معلومات تفصيلية
VDD: 2.7 فولت قوة: 2.1 فولت -3.3 فولت
سرعة التتبع: 30 قطعة التسريع: 10 غ
صفقة: مجمع دبي للاستثمار 8 معدل الإطار: 3000 إطار / ثانية
درجة حرارة التخزين: -40 ~ 85 درجة مئوية درجة حرارة التشغيل: 0 ~ 40 درجة مئوية
إبراز:

رقاقة ماوس لاسلكية ذات دائرة متكاملة

,

رقاقة ماوس لاسلكية 3204

,

رقاقة ماوس دارة متكاملة بقوة 2.7 فولت


منتوج وصف

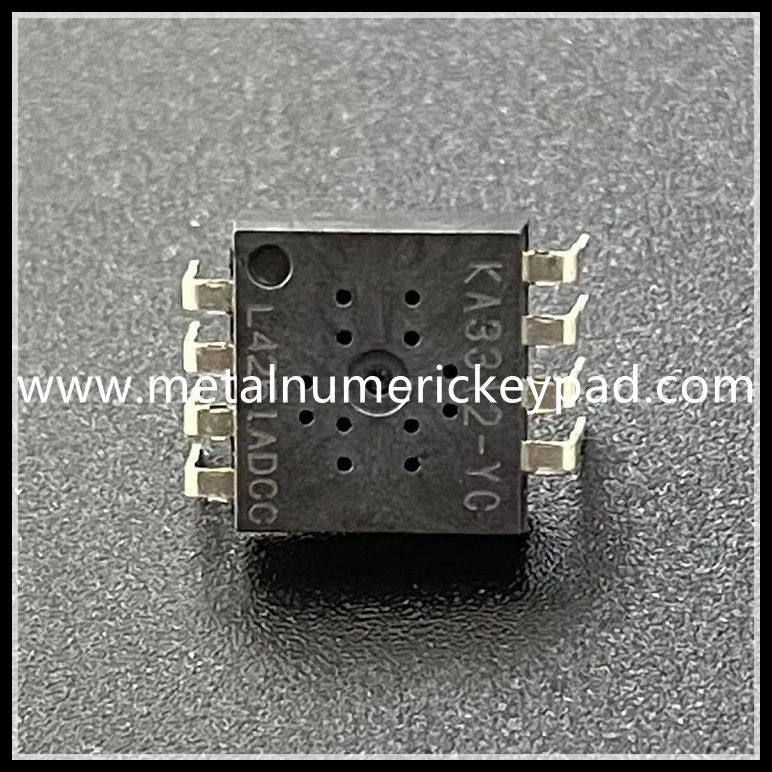

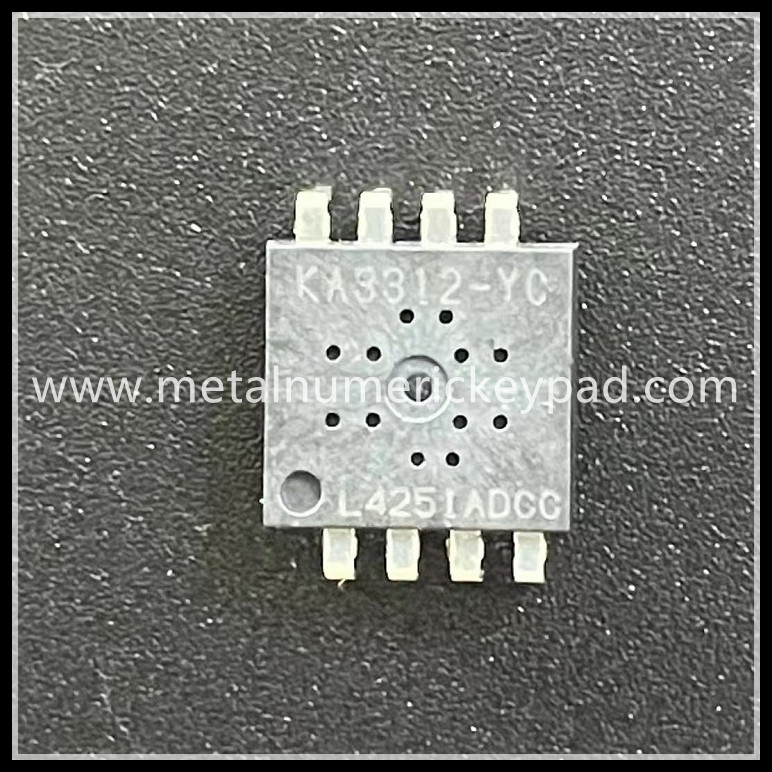

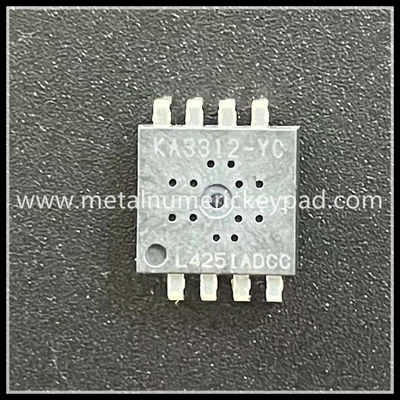

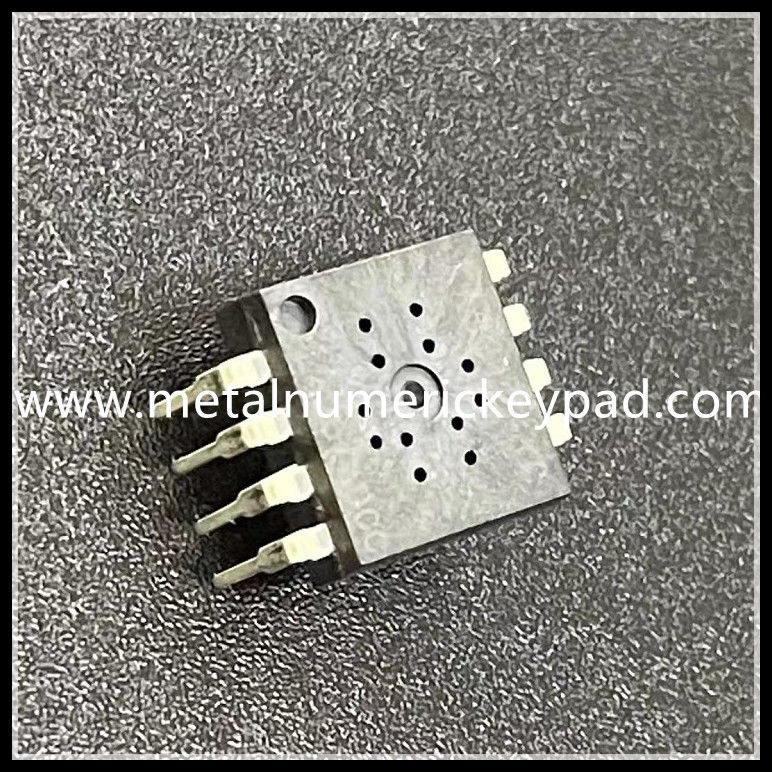

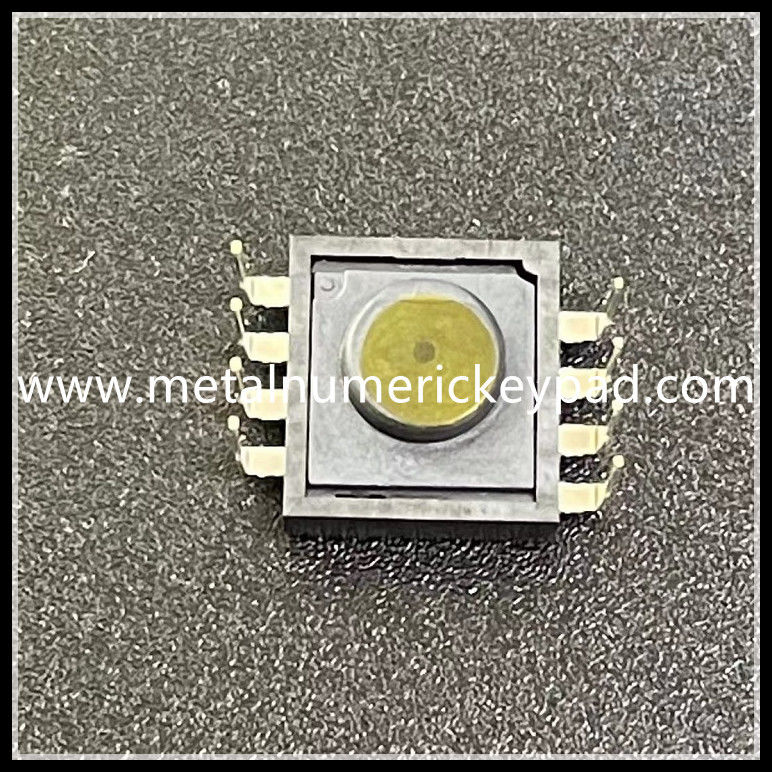

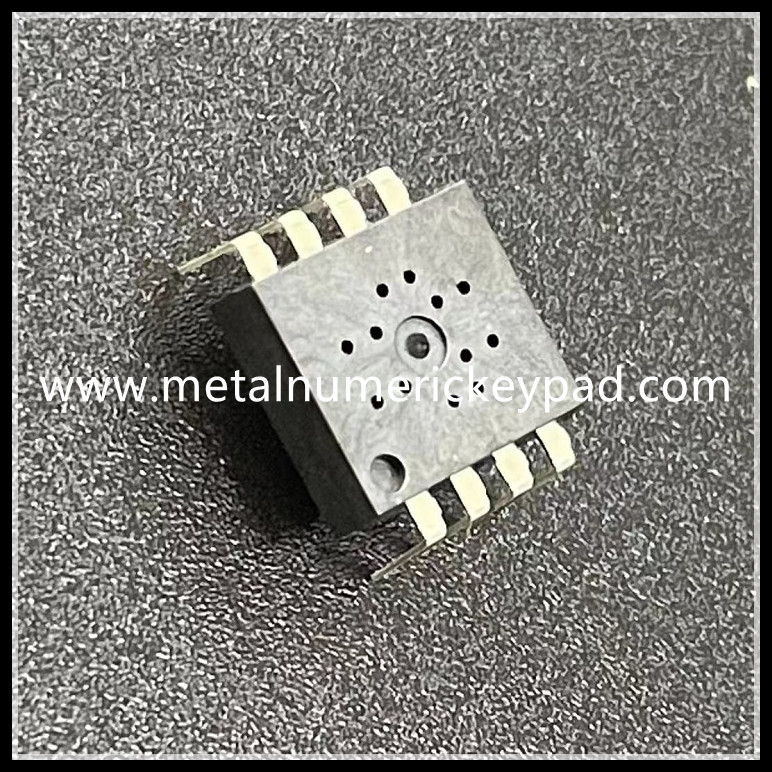

2.7V IC الدوائر المتكاملة اللاسلكية الماوس رقاقة 3204 3205 نموذج



اسم المنتج: شريحة ماوس لاسلكية
طراز المنتج: GZ-P001-KA3312



سمات

● امدادات الطاقة الإشارة
● نطاق الطاقة 2.1 فولت -3.3 فولت
● تقنية التنبؤ بالإزاحة الضوئية الدقيقة
● 3-wired (افتراضي) أو 2-wired واجهة تسلسلية SPI قابلة للتحديد
● طول بيانات الحركة 8 بت (افتراضي) أو 12 بت القابل للتحديد لـ Delta_X و Delta_Y
● دقة اختيارية تصل إلى 4000 نقطة في البوصة مع 47 نقطة في البوصة / خطوة (بناءً على تكبير العدسة × 1)
● سرعة تتبع تصل إلى 30 بوصات (بوصة / ثانية) و 10 جم تسارع
● موقت طاقة منخفض مدمج (LPT) ، طرز سكون 1 / سكون 2 / سكون 3
● التحكم في معدل الإطارات التكيفي لتوفير إضافي للطاقة أثناء التحرك بسرعات مختلفة
● مقاومة تحديد التيار LED 0-68 Ω (تحديد بالمستوى الفعلي) ، أوصي بـ 33 أوم.
● حزمة DIP8

وصف
KA3312 هو مستشعر صور بصري عالي الأداء ومنخفض الطاقة للغاية معالج CMOS مع دوائر معالجة صور رقمية متكاملة.يعتمد على تقنية الملاحة الضوئية التي تقيس التغييرات في الموضع عن طريق الحصول بصريًا على صور سطح متسلسلة (إطارات) وتحديد سرعة واتجاه وحجم الحركة رياضيًا.تتوفر معلومات الإزاحة delta_X و delta_Y في السجلات التي يمكن الوصول إليها من خلال الواجهة التسلسلية SPI.تقوم وحدة التحكم المضيفة بقراءة البيانات من الواجهة التسلسلية SPI وترجمتها إلى إشارات RF قبل إرسالها إلى الكمبيوتر المضيف.تم استخدام كلمة "sensor" ، بدلاً من KA8G2 ، في المستند.

تخصيص:

قوة

2.1 فولت - 3.3 فولت

واجهه المستخدم

3-wired أو 2-wired SPI سرعة الساعة القصوى: 2 ميجا هرتز

قرار CPI

ما يصل إلى 4000 نقطة في البوصة مع 47 نقطة في البوصة / خطوة

سرعة التتبع

30 قطعة

التسريع

10 جرام

معدل الإطار

الحد الأقصى لمعدل الإطارات المتكيف: 4000 إطارًا في الثانية (إطارات في الثانية)

التشغيل الحالي

VDD = 2.7V تشغيل التيار 0.45mA السكون 1: 42uA السكون 2: 22uA السكون 3: 16uA Powerdown: 8uA لا يشمل تيار LED

طرد

DIP8



واجهة تسلسلية
3-wired SPI Serial Interface
يدعم المستشعر الواجهة الطرفية التسلسلية ثلاثية الأسلاك (SPI).يمكن لوحدة تحكم المضيف استخدام SPI لكتابة وقراءة السجلات في المستشعر ، وقراءة معلومات الحركة.يبدأ جهاز التحكم المضيف دائمًا الاتصال ؛لا يبدأ المستشعر أبدًا في عمليات نقل البيانات.قد يتم تشغيل NCS و SCLK و SDIO مباشرة بواسطة جهاز التحكم المضيف.يمكن أيضًا تشغيل SDIO بواسطة المستشعر عند قراءة البيانات من سجلات المستشعر.
• NCS: إدخال اختيار رقاقة (منخفض نشط).يجب أن يكون NCS منخفضًا لتفعيل SPI ؛وإلا ، ستكون SDIO في حالة Z عالية وسيتم تجاهل SCLK.يمكن أيضًا استخدام NCS لإعادة ضبط SPI في حالة حدوث خطأ في الاتصال.
• SCLK: إدخال الساعة.يتم إنشاؤه دائمًا بواسطة وحدة تحكم المضيف.
• SDIO: بيانات الإدخال / الإخراج ثنائية الاتجاه
بروتوكول الإرسال
بروتوكول الإرسال عبارة عن رابط ثلاثي الأسلاك وبروتوكول نصف مزدوج بين وحدة تحكم المضيف والمستشعر.يتم بدء جميع تغييرات البيانات على SDIO بواسطة حافة السقوط على SCLK.يبدأ جهاز التحكم المضيف دائمًا الاتصال ؛لا يبدأ المستشعر أبدًا في عمليات نقل البيانات.يتكون بروتوكول الإرسال من وضعي التشغيل التاليين.

2.7V IC الدوائر المتكاملة اللاسلكية الماوس رقاقة 3204 3205 نموذج 02.7V IC الدوائر المتكاملة اللاسلكية الماوس رقاقة 3204 3205 نموذج 12.7V IC الدوائر المتكاملة اللاسلكية الماوس رقاقة 3204 3205 نموذج 22.7V IC الدوائر المتكاملة اللاسلكية الماوس رقاقة 3204 3205 نموذج 32.7V IC الدوائر المتكاملة اللاسلكية الماوس رقاقة 3204 3205 نموذج 4
