Ps2 Interface المتكاملة IC ماوس لاسلكي رقاقة شهادة ROHS

رقاقة ماوس لاسلكية سلكية واجهة USB رقاقة ماوس بصري IC مدمجة

اسم الشريحة: رقاقة الفأرة الضوئية
طراز شريحة الفأرة: GZ-P001-STC

وصف الوظيفة
مؤقت / عداد
توفر شريحة لوحة المفاتيح ثلاثة عدادات / عدادات 16 بت T0 و T1 و T2.يمكن استخدام كل منها كمقياس عام.عند استخدام T0 / T1 / T2 كمؤقت ، فإن الوحدة الزمنية المستخدمة لتشغيل المؤقت هي دورة الآلة.تساوي دورة الماكينة 12 أو 6 دورات تذبذب ، اعتمادًا على ما إذا كان المستخدم قد قام بتكوين الشريحة لتكون في وضع 12T أو ​​وضع 6T.عند استخدام T0 / T1 / T2 كمقياس ، يكون حدث العد هو الدبوس المقابل لتغيير المستوى T0 / T1 / T2 من المستوى العالي إلى المنخفض ". بمجرد أن تكون النتيجة من 1 إلى 0 ، تعد الشريحة من 1 إلى العداد. وتجدر الإشارة إلى أنه عند العمل كمقياس ، يجب أن يكون عرض النبضة المرتفعة أو النبضة المنخفضة للدبوس T0 / T1 / T2 أكبر من واحد دورة الآلة. هناك نوعان من السجلات الخاصة لتكوين T0 و T1. وهما TMOD و TCON لهما مسجلين خاصين لتكوين T2.
المنفذ التسلسلي (UART)
المنفذ التسلسلي لشريحة الماوس مزدوج ، يمكنه إرسال واستقبال البيانات في نفس الوقت.البيانات المرسلة والمستلمة تشترك في نفس السجل الخاص SBUF.يوجد في الواقع سجلا SBUF داخل الشريحة ، أحدهما للإرسال والآخر للاستلام.يمكن أن يعمل المنفذ التسلسلي في 4 أوضاع مختلفة.
الوضع 0
عادة ، يتم استخدام هذا الوضع فقط لتوسيع منفذ الإدخال / الإخراج الخاص بالشريحة.في هذا الوضع ، يمر كل من استقبال وإرسال البيانات عبر دبوس RXD ، ويخرج TXD ساعة تحول متزامنة.ما يتم إرساله أو استلامه هو بيانات 8 بت ، مع أقل بت أولاً ، ومعدل الباود ثابت عند 1/12 من ساعة MCU.
الوضع 1
أرسل عبر TXD pin أو استقبل إطار بيانات 10 بت من خلال طرف RXD.يشتمل إطار البيانات على 1 بت بدء (0) ، و 8 بتات بيانات ، و 1 بت توقف (1).بعد اكتمال الاستقبال ، يتم تخزين بت التوقف في RB8 من SCON.معدل الباود (الوضع 1) = 2SMOD X (معدل تجاوز T1) / 32 أو = معدل تجاوز T2 / 16
الوضع 2
أرسل عبر TXD pin أو استقبل إطار بيانات 11 بت على طرف RXD.يشتمل إطار البيانات على 1 بتة بدء (0) ، و 8 بتات بيانات ، و 1 بتة 9 قابلة للبرمجة ، و 1 بت توقف (1).عند الإرسال ، تأتي البتة التاسعة من TB8 من SCON.عند الاستلام ، سيتم تخزين الرقم التاسع في TB8 من SCON.يمكن أن يكون معدل البث بالباود 1/32 أو 1/64 من تردد الساعة ؛معدل الباود (الوضع 2) = 2SMOD X OSC / 64
الوضع 3
الوضع 3 هو نفسه باستثناء أن معدل البث بالباود يختلف عن الوضع 2. معدل البث بالباود (الوضع 3) = 2SMOD X (معدل الفائض T1) / 32 أو = معدل التدفق الزائد T2 / 16 لجميع الأوضاع ، ستبدأ الكتابة إلى SBUF في الإرسال.بالنسبة للوضع 0 ، إذا كان RI = 0 و REN = 1 ، يبدأ الاستقبال.بالنسبة للأوضاع الأخرى ، إذا تم إدخال REN = 1 وبتة البداية ، أي إذا كانت هناك حافة متساقطة ، يبدأ الاستقبال.
وضع خفض الطاقة
يقوم المستخدم بتعيين PCON.1 لإدخال الشريحة في وضع خفض الطاقة.في وضع خفض الطاقة ، يتم إيقاف ساعة الرقاقة.تظل ذاكرة الوصول العشوائي الداخلية و SFR للرقاقة دون تغيير.يمكن أن تكون طريقة التنبيه هي إعادة تعيين الأجهزة أو المقاطعات الخارجية / INT0 و / ITN1 و / INT2 و / INT3.عند إعادة ضبط الجهاز ، انتبه إلى إبقاء دبوس RESET مرتفعًا على الأقل لأكثر من 10 مللي ثانية لتحقيق الاستقرار في الساعة.يبدأ البرنامج في التنفيذ من العنوان 0x0000.إذا كان تنبيه المقاطعة الخارجية ، فسيقفز البرنامج إلى متجه المقاطعة ويقوم بمعالجة المقاطعة.من أجل استخدام المقاطعة الخارجية للاستيقاظ ، يجب ضبط المقاطعة الخارجية بشكل صحيح قبل الدخول في وضع خفض الطاقة.

وضع الدبوس في وضع IDLE ووضع خفض الطاقة:

المعلمات الكهربائية للماوس اللاسلكي:

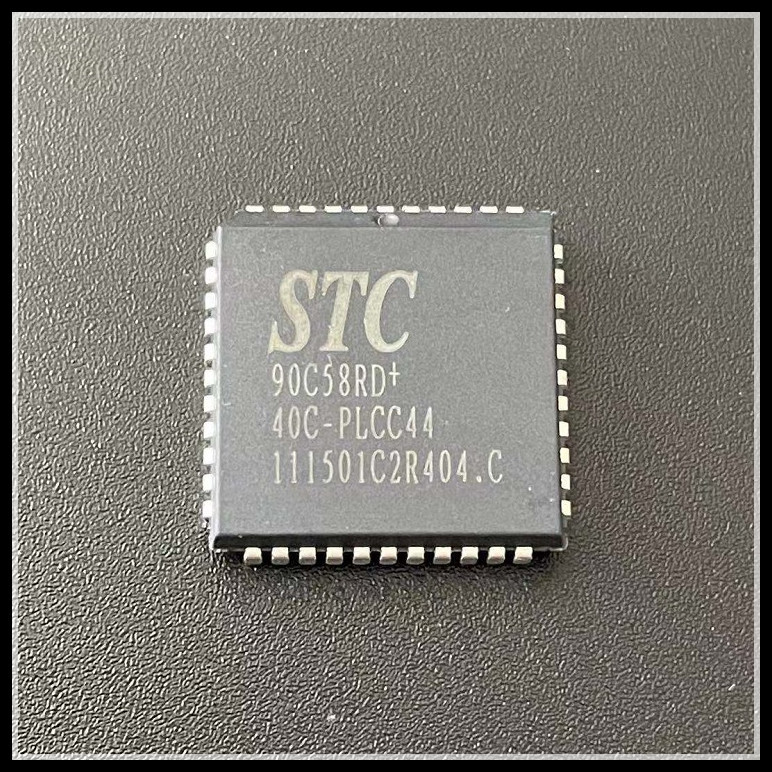

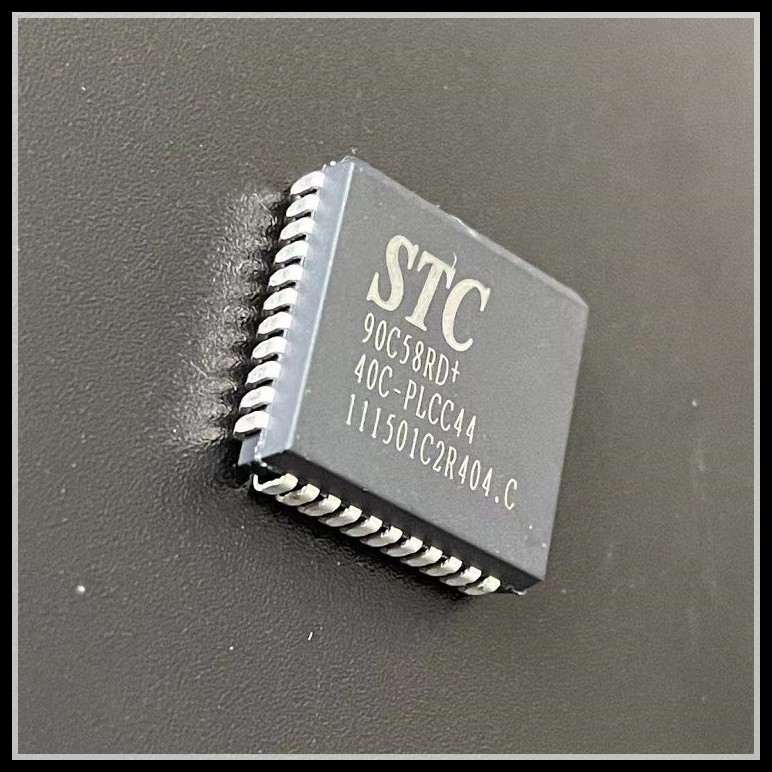

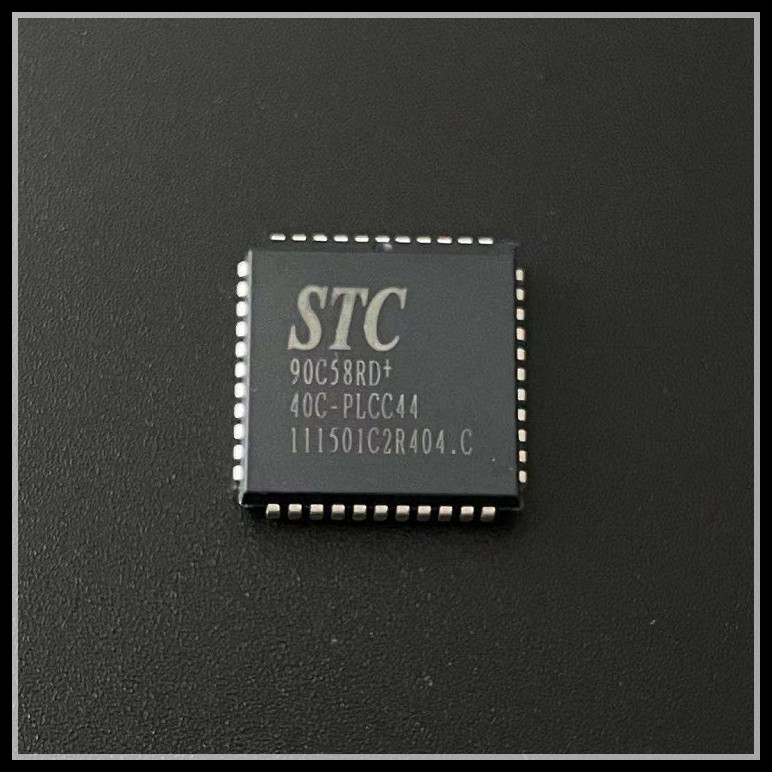

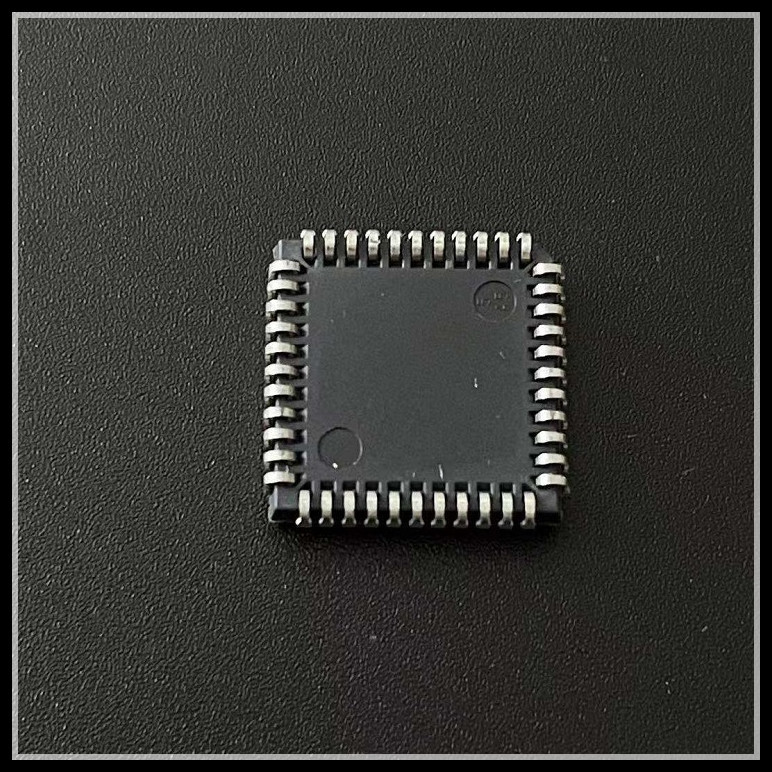

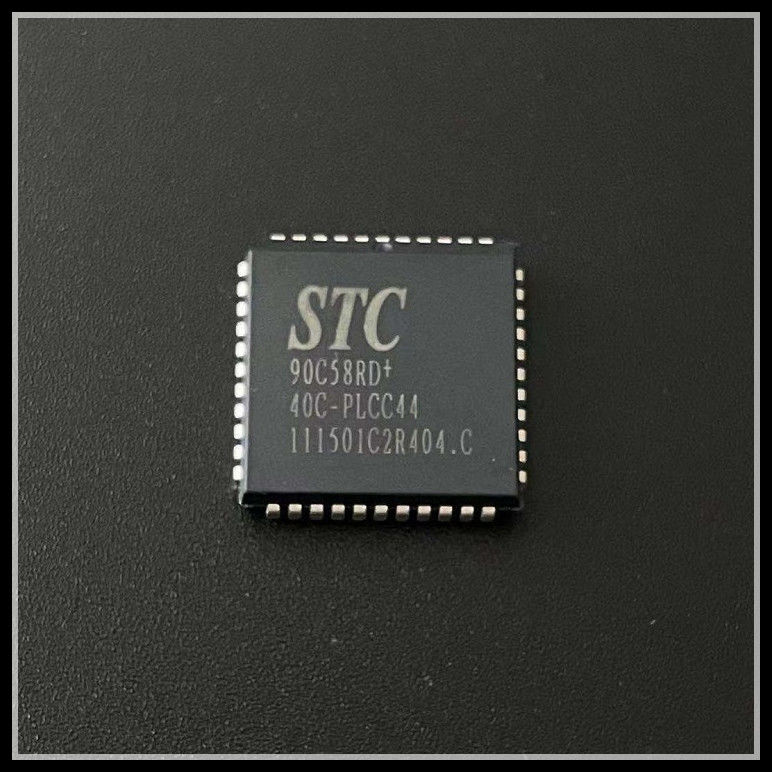

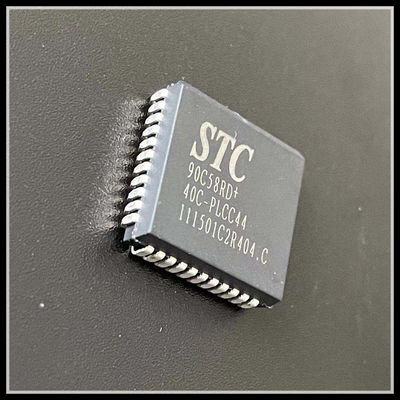

عرض صورة المنتج:
